Pistonuri și biele — instalarea și verificarea jocului de ulei al rulmentului bielei (BMW 7 Series E32)

Înainte de a instala pistoanele și bielele, pereții cilindrului trebuie curățați temeinic, marginea superioară a cilindrului trebuie să fie teșită și arborele cotit instalat pe loc.

Scoateți capacul de la biela #1 (ar trebui să aibă semne făcute în timpul îndepărtarii). Ștergeți carcasele vechi de rulmenți din biela și capacul bielei cu o cârpă curată, fără scame.

Verificarea jocului de ulei al rulmentului bielei

Curățați partea din spate a noii carcase superioare a rulmentului, apoi așezați-o la loc în tija de legătură. Asigurați-vă că cheia de pe rulment se potrivește în locașul bielei. Nu loviți cu ciocanul lagărului și nu zgâriați suprafața rulmentului. Nu lubrifiați încă rulmentul. Curățați spatele celui de-al doilea rulment și instalați-l în capacul bielei. Asigurați-vă că cheia de pe inserție se potrivește în locașul din capac și nu aplicați încă unsoare.

Poziționați golurile inelelor în jurul circumferinței pistonului la un unghi de 120°. Poziția golurilor inelelor poate diferi de poziția necesară cu cel mult 20°.

Așezați o bucată de țeavă de plastic sau cauciuc peste fiecare șurub pentru capacul bielei.



Lubrifiați pistonul și inelele cu ulei de motor curat și atașați compresorul cu inele la piston. Fusta trebuie să se extindă cu aproximativ 6 mm pentru a ghida pistonul în cilindru. Inelele trebuie comprimate astfel încât să fie la nivel cu pistonul.

Rotiți arborele cotit până când tijele de biela nr. 1 se află în punctul mort inferior. Aplicați un strat de ulei de motor pe pereții cilindrului.

Cu pistonul poziționat astfel încât săgeata sau crestătura de pe partea de sus să fie îndreptată înainte, introduceți cu grijă pistonul în cilindrul nr. 1. Partea inferioară a compresorului inel trebuie să se sprijine pe blocul cilindrilor.

Asigurați-vă că compresoarele inelare intră în contact cu blocul cilindrilor.

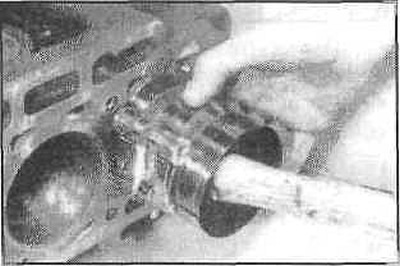

Apăsați ușor partea superioară a pistonului cu capătul mânerului de lemn al ciocanului, în timp ce ghidați simultan capătul bielei în poziție pe suportul arborelui cotit. Inelele pistonului pot ieși din instrumentul de compresie chiar înainte de a intra în cilindru, așa că trebuie să aplicați presiune de sus pe unealta. Lucrați încet și dacă simțiți rezistență când pistonul intră în cilindru, opriți imediat. Aflați cauza și eliminați-o. Nu apăsați puternic pe piston în niciun caz - puteți deteriora inelele și pistonul în sine.



După ce pistonul și biela sunt instalate, este necesar să se verifice dimensiunea jocului de ulei al rulmentului bielei înainte ca biela să fie înșurubată la loc.



Tăiați o bucată de material de umplutură din plastic de o dimensiune adecvată, puțin mai scurtă decât lățimea lagărului bielei și așezați-o pe pivotul #1, paralel cu axa acestuia.

Curățați suprafața capacului lagărului bielei, îndepărtați tuburile de protecție de pe șuruburile bielei și instalați capacul bielei.

Montați piulițele și strângeți-le la valoarea necesară a cuplului în trei etape. Nu rotiți arborele cotit în timp ce faceți acest lucru.

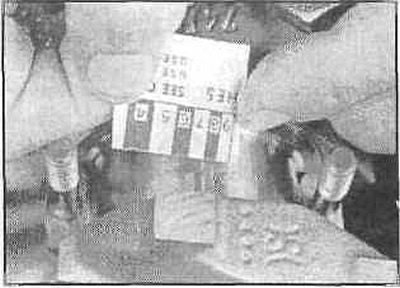

Deșurubați piulițele și scoateți capacul bielei, având grijă să nu deteriorați plasticul.



Comparați lățimea plasticului zdrobit pentru a măsura golul cu scara de pe ambalaj pentru a determina decalajul. Comparați valoarea obținută cu datele tehnice.

Dacă jocul nu se încadrează în specificații, carcasele rulmentului pot avea dimensiunea greșită. Dar înainte de a decide să înlocuiți rulmenții, verificați pentru a vedea dacă a pătruns murdărie sau ulei între rulmenți și biela sau capac. Verificați, de asemenea, diametrul tijei al arborelui. Dacă lățimea plasticului de măsurare a golului este diferită la diferite capete ale benzii, suportul arborelui poate fi conic și va trebui să fie recâștigat.

Instalarea finală a bielei

Curățați cu grijă toate urmele de plastic de măsurare a jocului de pe suport și suprafața lagărului, având grijă să nu zgâriați rulmentul.

Asigurați-vă că suprafețele rulmenților sunt complet curate și aplicați un strat uniform de grăsime pe ambii rulmenți. Va trebui să împingeți pistonul în cilindru pentru a avea acces la rulmentul bielei - nu uitați să trageți mai întâi tuburile de protecție peste șuruburile bielei.

Așezați biela pe suportul arborelui, îndepărtați tuburile de protecție din șuruburile capacului bielei, instalați capacul și strângeți piulițele în trei etape la cuplul de strângere necesar.

Repetați procedura de mai sus pentru pistoanele și bielele rămase.

Verificați ansamblul pistonului.

Odată ce toate pistoanele și bielele sunt instalate, rotiți arborele cotit cu mâna de mai multe ori și verificați legarea.

Verificați jocul bielei.

Comparați spațiul liber măsurat cu datele tehnice. Dacă spațiul liber era în normă înainte de demontare și s-au folosit vechile biele și arborele cotit, atunci ar trebui să rămână în normă. Dacă s-au instalat biele noi sau un arbore cotit nou, este posibil ca jocul să nu se încadreze în normă. În acest caz, este necesar să scoateți bielele și să le duceți la un atelier pentru prelucrare mecanică.
