Органы управления и контрольно-измерительные приборы

            0

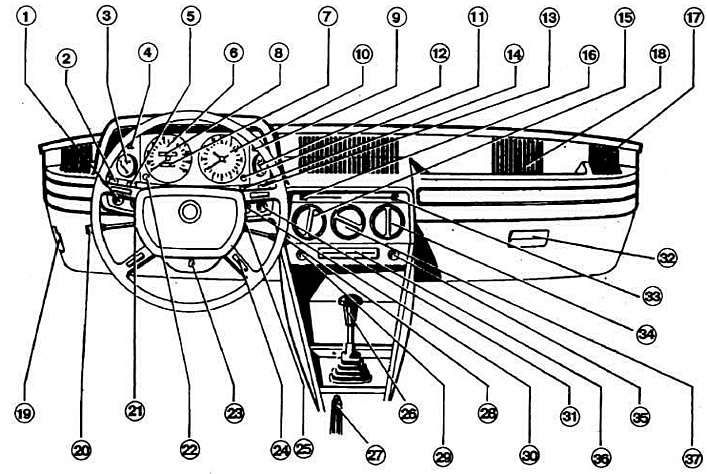

Органы управления и контрольно-измерительные приборы:

1 — выключатель освещения; 2 — контрольная лампа включения указателей поворота; 3 — указатель уровня топлива; 4 — контрольная лампа резерва топливо; 5 — контрольная лампа уровня тормозной жидкости и стояночной тормозной системы; 6 — спидометр; 7 — суточный счетчик пройденного пути; 8 — суммирующий счетчик пройденного пути; 9 — контрольная лампа давления масло; 10 — электрочасы; 11 — ручка перевода часов; 12 — указатель температуры охлаждающей жидкости; 13 — контрольная лампа включения дальнего света фар; 14 — контрольная лампа заряда аккумуляторной батареи; 15 — переключатель управления краном отопителя; 16 — ручка управления подачей воздуха в левую часть солона; 17 — сопло вентиляции; 18 — решетка обдува воздухом под давлением и гнездо под громкоговоритель; 19 — ручка привода замка капота; 20 — рычаг переключателя указателей поворота, света фар и сигнализации дольним светом фар; 21 — выключатель задних противотуманных фонарей; 22 — ручка установки на нуль суточного счетчика пройденного пути; 23 — рукоятка регулировки положения рулевого колеса; 24 — выключатель звукового сигнала; 25 — выключатель зажигания; 26 — рычаг переключения передач; 27 — рычаг привода стояночного тормоза; 28 — рычаг переключателя стеклоочистителя и омывателя стекло; 29 — прикуриватель; 30— выключатель противотуманных фар; 31 — выключатель аварийной сигнализации; 32 — вещевой ящик; 33 — ручка управления подачей воздуха через правое сопло вентиляции; 34 — переключатель распределения воздухопотока; 35 — выключатель обогрева заднего стекла; 36 — пепельница; 37 — переключатель вентилятора отопителя.
