Снятие и установка корпуса воздушного фильтра / расходомера воздуха (BMW 5 Series E34)

Модели 520i, 525i

Снятие (см. рисунок W — 1075)

Освободить хомут 1, отсоединить воздушный шланг из крепления «стрелка» на корпусе воздушного фильтра и вытащить.

Разрезать петли крепления водяного шланга 2 на корпусе воздушного фильтра.

Отсоединить разъем 3 расходомера воздуха. На моделях выпуска с мая 1990 г. (двигатель М30) сначала повернуть разъем влево и затем отсоединить.

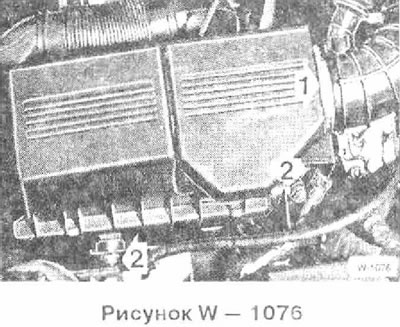

Освободить хомут 1 и отсоединить шланг.

Ослабить гайки 2 резиновых опор и вытащить наверх корпус воздушного фильтра вместе с расходомером воздуха.

Установка

Вставить корпус воздушного фильтра в резиновые опоры и привернуть

Подсоединить к корпусу воздушный шланг и закрепить его хомутом.

Закрепить на корпусе воздушного фильтра водяной шланг крепежными петлями



Подсоединить разъем расходомера воздуха.

Подсоединить воздушный шланг генератора и закрепить хомутом.

Модель 524td

Снятие

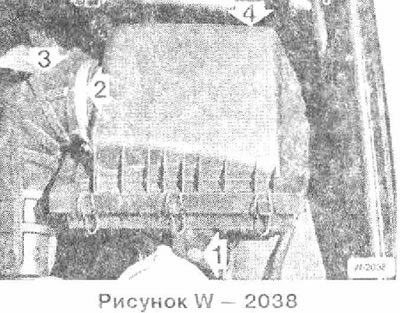

Ослабить гайку 1.

Ослабить хомут 2 ключом 7 мм. или отверткой и сдвинуть назад.

Отсоединить воздушный шланг 3 от воздушного фильтра 4.

Снять воздушный фильтр со шпилек и вытащить наверх.

Установка

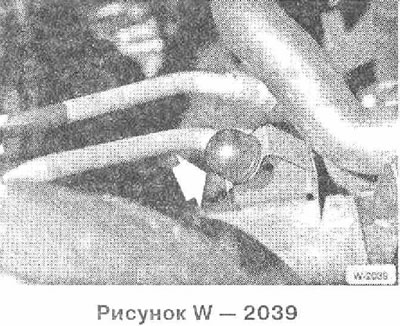

Вставить воздушный фильтр снизу в 2 резиновые опоры, подсоединить сверху и закрепить гайкой.

Подсоединить воздушный шланг и закрепить хомутом.
