Снятие и установка газонаполненных амортизаторов задней двери и рамы заднего оконного стекла Touring (BMW 5 Series E39)

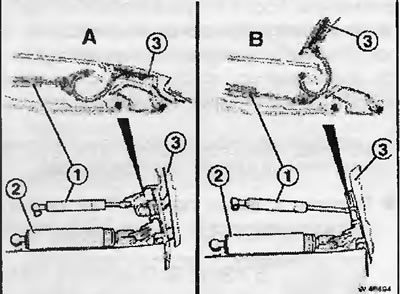

Газонаполненные амортизаторы задней двери и рамы заднего оконного стекла:

• 1 - газонаполненный амортизатор рамы заднего оконного стекла
• 2 - газонаполненный амортизатор задней двери
• 3 - рама заднего оконного стекла

Крепление газонаполненных амортизаторов «1» и «2» в задней зоне крыши на рисунках не показано.

• А - рама заднего оконного стекла «3» и задняя дверь закрыты.
• В - рама заднего оконного стекла «3» открыта, а задняя дверь закрыта.

Газонаполненный амортизатор задней двери «2» функционирует так же, как и газонаполненный амортизатор рамы заднего оконного стекла.

Снятие

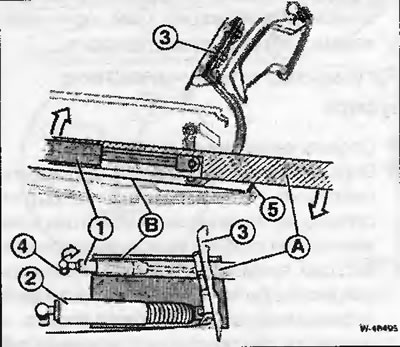

• 1 - газонаполненный амортизатор рамы заднего оконного стекла
• 2 - газонаполненный амортизатор задней двери
• 3 - рама заднего оконного стекла
• 4 - крепление газонаполненного амортизатора к кузову
• 5 - защитная матерчатая наклейка на уплотнительный фланец

Открыть раму заднего оконного стекла и заднюю дверь.

Указание: для снятия газонаполненного амортизатора рамы заднего оконного стекла «1» требуется специальная труба или приспособление 51 2 152 фирмы BMW. Снятие газонаполненного амортизатора «2» выполняется таким же способом с использованием приспособления 51 2151.

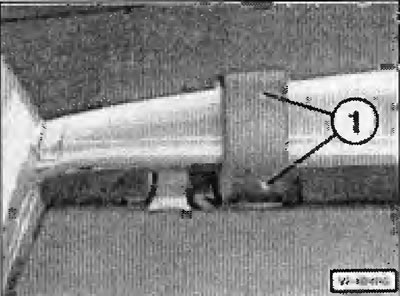

Снять крышку газонаполненного амортизатора заднего оконного стекла. Для этого оконное стекло открыть и вывернуть по 2 винта «1» крепления накладки направляющей проводов.

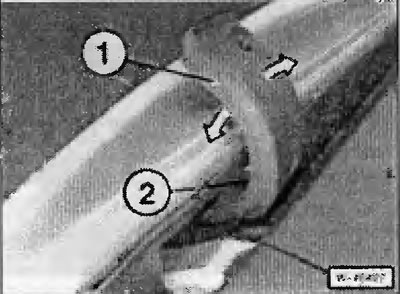

Слева и справа с узкой стороны накладки отпустить фиксатор «1» и откинуть направляющую проводов «2».

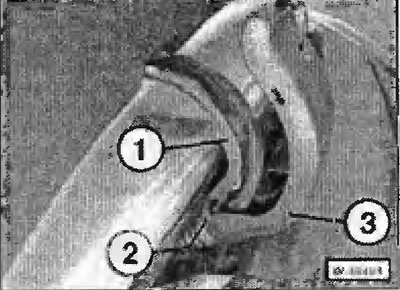

Открепить направляющую проводов «1» от приемника «2» накладки «3».



Заднее оконное стекло закрыть и открыть заднюю дверь.



Снять защитную окантовку «1» с проема задней двери в зоне шарнира.

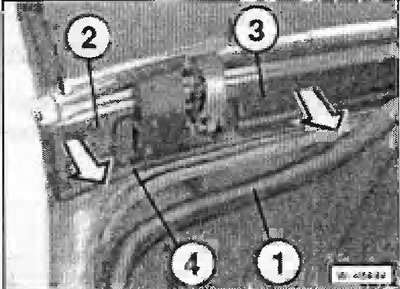

Пластмассовые крышки «2» и «3» с проема кузова снять движением назад и соединение «4» растянуть в разные стороны.

Чтобы не поцарапать, оклеить клейкой лентой в два слоя уплотнительный фланец вместе с матерчатым клейким уплотнением «1».

Вставить подходящую защитную пленку. На СТО используют для этого пленку 51 2153 фирмы BMW.

Снять с шарнира стопорную шайбу.

Внимание: После открепления газонаполненного амортизатора поддержать заднюю дверь от падения вниз. Существует опасность травмирования и повреждения деталей!

Указание: при снятии газонаполненного амортизатора заднюю дверь немного прижимать.

Снять газонаполненный амортизатор.

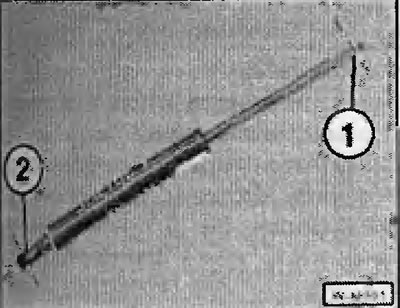

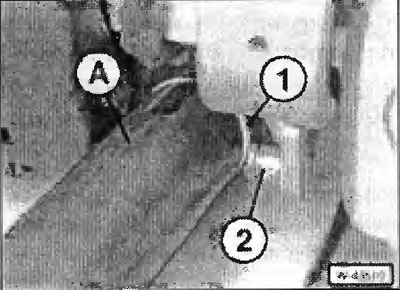

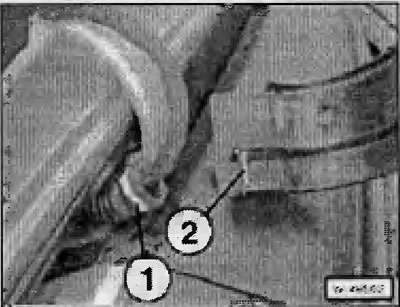

Вспомогательную трубу или специальное приспособление 51 2 152 «А» надвинуть на газонаполненный амортизатор так, чтобы метка «1» находилась напротив пальца «2» шарнира.



Вспомогательную трубу или специальное приспособление 51 2 152 сзади нажать вниз и тем самым открепить газонаполненный амортизатор от сферической головки. Газонаполненный амортизатор и специальное приспособление 51 2 152 снять движением назад.

Установка

Вставить газонаполненный амортизатор во вспомогательную трубу. При этом проследить за тем, чтобы шаровой подпятник «2» был развернут на 90° к приемной сфере пальца.

Внимание: Только в этом случае возможны правильный монтаж и надежная фиксация газонаполненного амортизатора. Если требуется некоторая коррекция, то шаровой подпятник следует поворачивать только в направлении по часовой стрелке.

Надеть на шарнир новую стопорную шайбу.

Последующая установка выполняется в обратной последовательности.



Накладку направляющей проводов вставить так, чтобы приемник «1» накладки совпадал с направляющей проводов «2».
