Двойная передняя труба крепится болтами к выпускному коллектору, который закреплен на головке цилиндров. Все детали соединены болтами или сварены и могут заменяться раздельно. Самоконтрящиеся гайки и прокладки после их снятия обязательно заменяются.
Проверять удерживающие кольца и резиновые подушки на отсутствие трещин, в противном случае их следует заменять.
При установке новой системы выпуска отработавших газов рекомендуется также устанавливать новый крепеж.

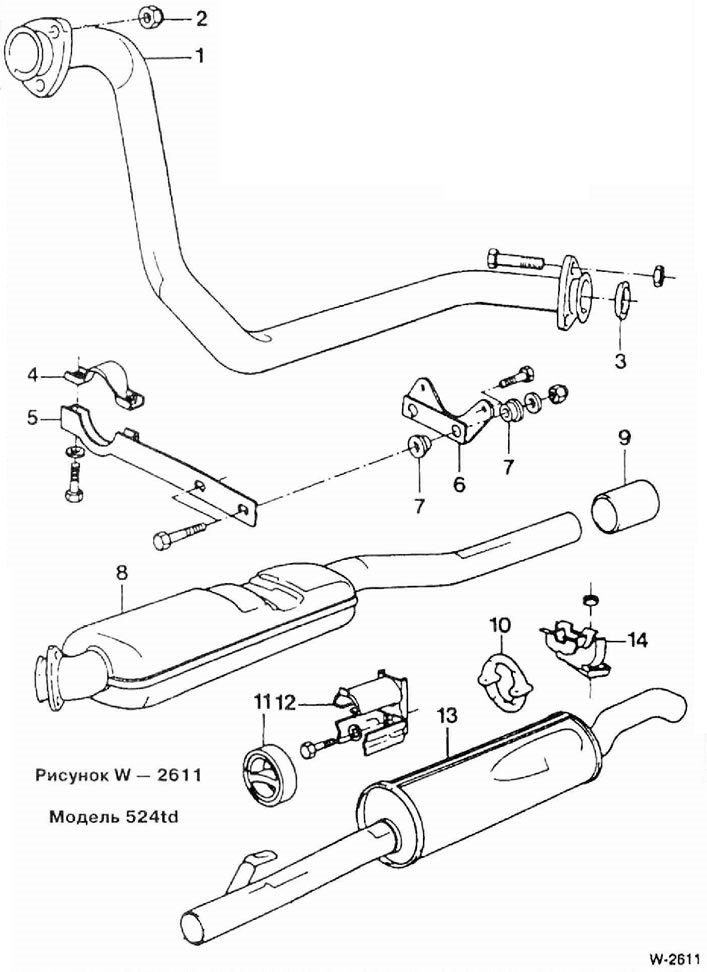

1 Передняя выхлопная труба
2 Самоконтрящаяся гайка
3 Уплотнительное кольцо
4 Скоба
5 Держатель
6 Держатель
7 Втулка шарнира
8 Предварительный глушитель (или катализатор)
9 Муфта 61 мм
10 Резиновое кольцо
11 Удерживающее кольцо
12 Держатель
13 Оконечный глушитель
14 Держатель

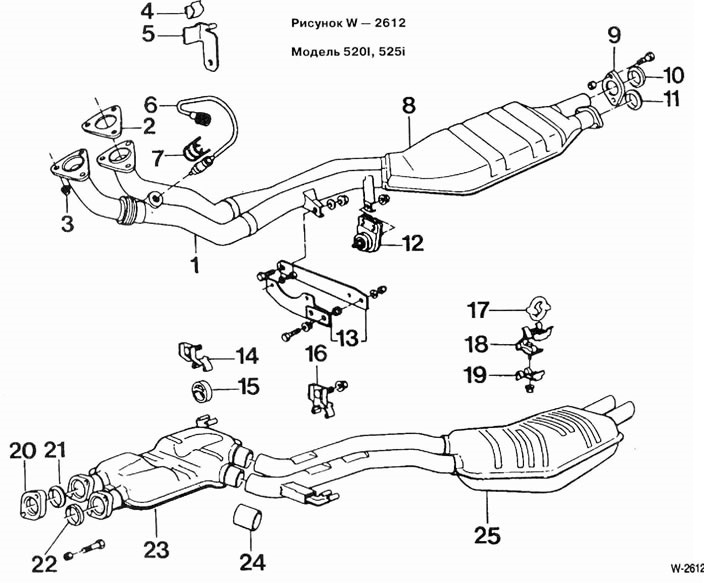

1 Передняя выпускная труба
2 Прокладка
3 Гайка
4 Скоба
5 Держатель
6 Лямбда-зонд
7 Защитный экран
8 Катализатор
9 Фланец
10 Уплотнительное кольцо диаметр 45 мм
11 Уплотнительное кольцо диаметр 42 мм 12 Держатель
13 Держатель передней выпускной трубы
14 Держатель
15 Удерживающее кольцо
16 Держатель
17 Резиновое кольцо
18 Держатель
19 Скоба — только 525i
20 Фланец
21 Уплотнительное кольцо диаметр 45 мм
22 Уплотнительное кольцо диаметр 42 мм
23 Предварительный глушитель
24 Муфта (5201: 56 мм; 5251: 46 мм)
25 Оконечный глушитель
