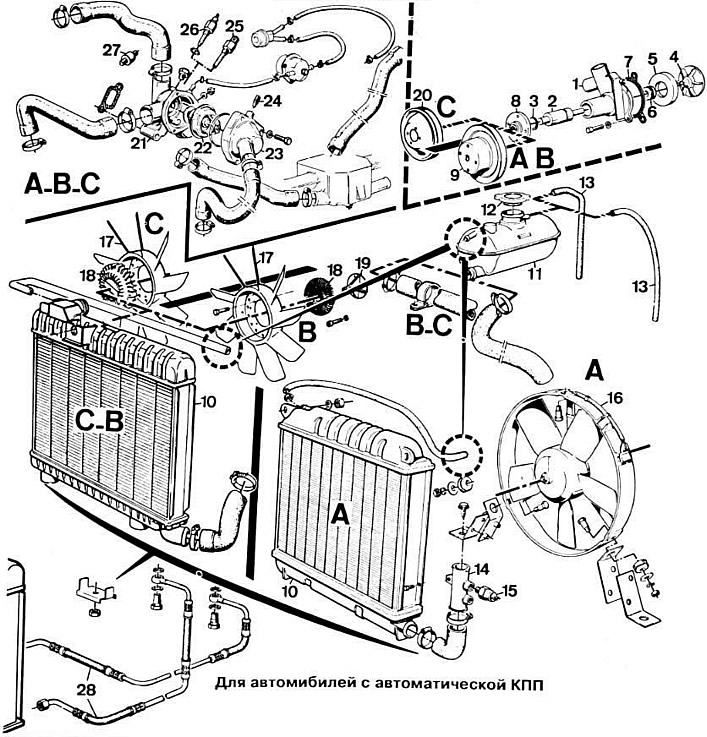

Система охлаждения:
А — до августа 1979 г.; В — с августа 1979 г.; С — на автомобилях модели «323i» выпуска с апреля 1981 г.
1 — водяной насос; 2 — валик насоса; 3 — стопорное кольцо; 4 — крыльчатка; 5 — сальник; 6 — упорное уплотнительное кольцо сальника; 7 — прокладка корпуса водяного насоса; 8 — фланец; 9, 20 — шкив привода водяного насоса; 10 — радиатор; 11 — расширительный бачок; 12 — пробка расширительного бачка; 13 — сливная трубка; 14 — соединительный патрубок; 15 — датчик включения вентилятора; 16 — электровентилятор; 17 — вентилятор; 18 — муфта; 19 — фланец крепления вентилятора; 21 — корпус термостата; 22 — термостат; 23 — крышка термостата; 24 — продувочный винт; 25 — тепловое реле времени («323i»); 26 — термоэлектрический выключатель; 27 — термоэлектрический выключатель 0°С (на «323i» с 1981 модельного года); 28 — трубки охлаждения масла (на автомобилях с автоматической трансмиссией).
