Схема 2. Общее электрооборудование начиная с моделей выпуска 1990 г. 316i Kat., 318is Kat., 318i Kat., 324d

            0

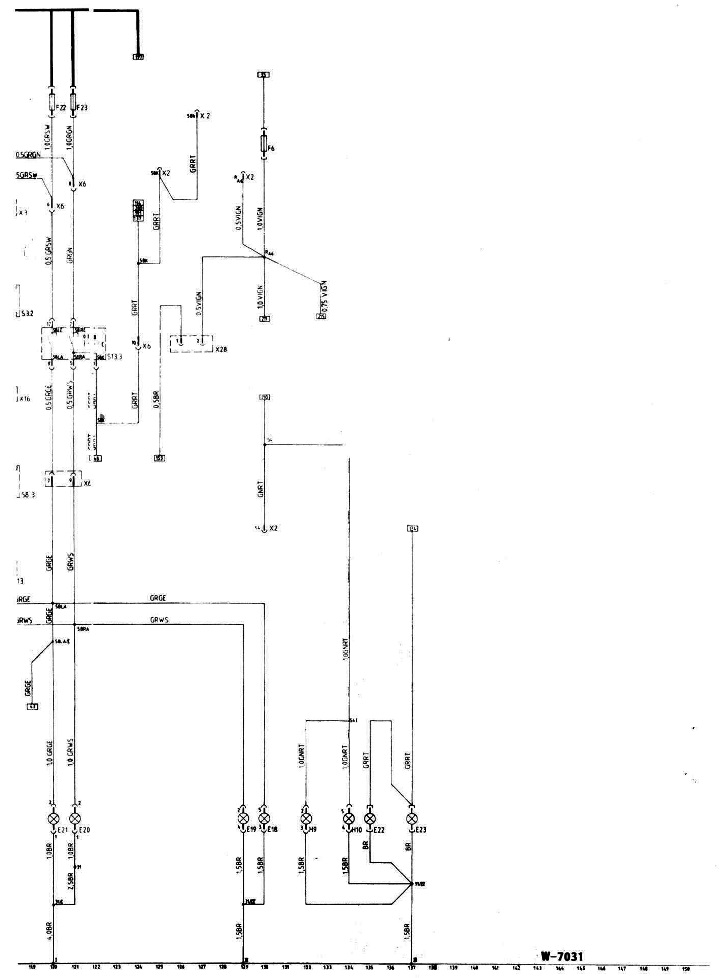

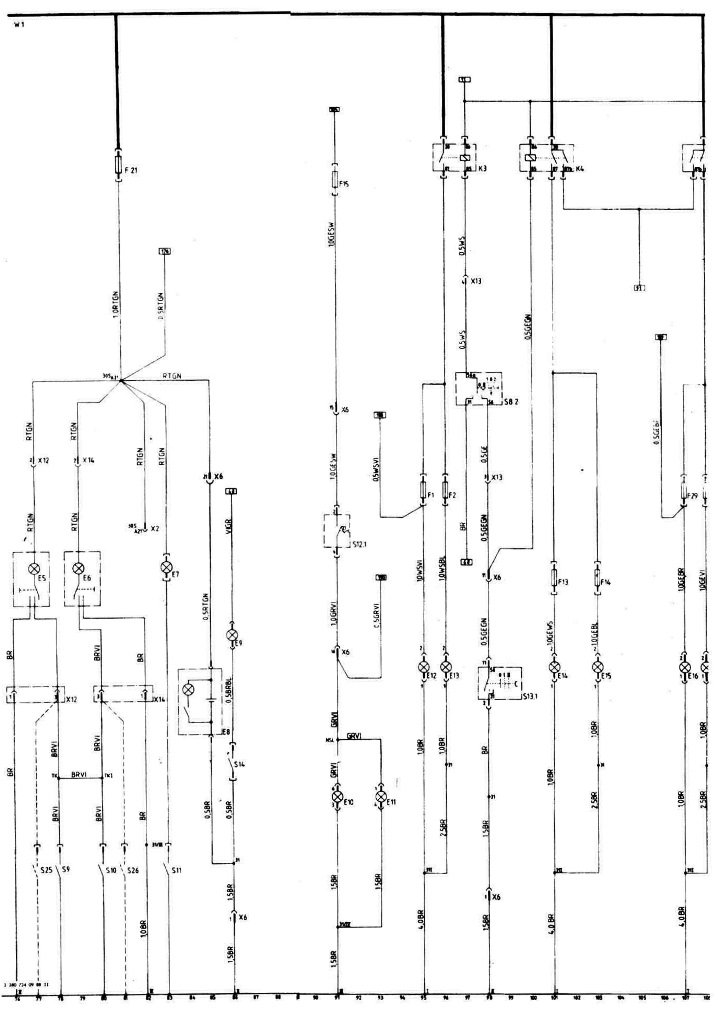

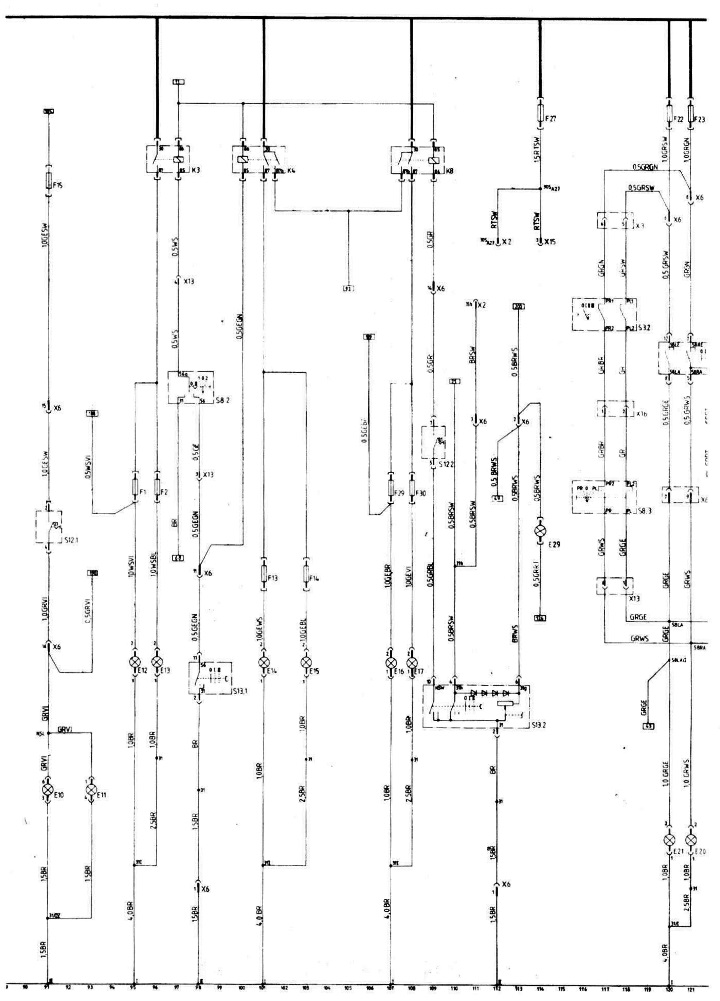

Принципиальная электрическая схема II. Общее электрооборудование начиная с моделей выпуска 1990 г. 316i Kat., 318is Kat., 318i Kat., 324d







E5 Плафон освещения салона левый 77

E6 Плафон освещения салона правый 79

E7 Плафон освещения багажного отсека 83

E8 Лампа-переноска (с подзарядкой) 84, 85


E9 Лампа освещения перчаточного ящика 86

Е10 Задний туманный фонарь левый 91

E11 Задний туманный фонарь правый 93

Е12 Фара дальнего света левая 95

Е13 Фара дальнего света правая 96

Е14 Фара ближнего света левая 101

Е15 Фара ближнего света правая 103

Е16 Противотуманная фара левая (только спецоборудование) 107

Е17 Противотуманная фара правая (только спецоборудование) 108

Е18 Задний огонь левый 130

Е19 Задний огонь правый 129

Е20 Фара ближнего света левая (стояночный свет) 121

Е21 Фара ближнего света правая (стояночный свет) 120

Е22 Фонарь освещения номерного знака левый 135

Е23 Фонарь освещения номерного знака правый 137

Е29 Подсвет пепельницы задний 114

F1 Предохранитель фары дальнего света левый 95

F2 Предохранитель фары дальнего света правый 96

F6 Предохранитель стоп-сигналов системы Tempomat 130

F13 Предохранитель фары дальнего света левый 101

F14 Предохранитель фары дальнего света правый 103

F15 Предохранитель задних туманных фонарей 91

F21 Предохранитель цифровых часов, освещения салона, освещения багажного отсека, освещения перчаточного ящика 81

F22 Предохранитель стояночного, заднего габаритного и паркингового огней левых 120

F23 Предохранитель стояночного, заднего габаритного и паркингового огней правых 121

F27 Предохранитель электропроводки дверей 114

F29 Предохранитель противотуманной фары левой 107

F30 Предохранитель противотуманной фары правой 108

Н9 Стоп-сигнал левый 132

Н10 Стоп-сигнал правый 134

КЗ Реле фар дальнего света 96, 97

К4 Реле фар ближнего света 100, 101


К8 Реле противотуманных фар (в распределительной коробке) 108, 109

S3 Выключатель зажигания и паркингового света

S3.2 Выключатель паркингового света I 116-118

S8 Переключатель указателей поворота ближнего света фар

S8.2 Выключатель ближнего света 97, 98

S8.3 Выключатель паркингового света II 116-118

S9 Контакт двери левой 78

S10 Контакт двери правой 80

S11 Выключатель освещения багажного отсека 83

S12 Выключатель противотуманных фар и задних туманных огней

S12.1 Выключатель задних туманных огней 91

S12.2 Выключатель противотуманных фар и задних туманных огней (только SA) 109

S13 Выдвижной выключатель света

S13.1 Выключатель ближнего света 98, 99

S13.2 Выключатель регулируемого подсвета приборной доски и противотуманных фар 109-113

S13.3 Выключатель задних габаритный огней и освещения номерного знака 120-122

S14 Выключатель освещения перчаточного ящика 86

S25 Контакт двери задней левой (только 4-дверный вариант) 77

S26 Контакт двери задней правой (только 4-дверный вариант) 81

W1 Токовая шина в распределительной коробке 76-124

Х2 Разъем подключения спецоборудования, 26 контактов (за нижней облицовкой рулевой колонки) 82, 111, 112, 125, 130

Х3 Разъемное соединение основного жгута проводов с выключателем зажигания, 9 контактов 117, 118

Х6 Разъемное соединение основного жгута проводов с приборной доской, 30 контактов (за нижней облицовкой рулевой колонки) 86, 91, 98, 109, 111, 112, 113, 120, 121, 124

X12 Разъемное соединение основного жгута проводов левого плафона освещения салона, 3 контакта 76-78


X13 Разъемное соединение основного жгута проводов переключателя указателя поворотов и фар ближнего света 98, 117, 118

Х14 Разъемное соединение основного жгута проводов правого плафона освещения салона, 3 контакта 80-82

Х15 Разъемное соединение основного жгута проводов электропроводки дверей, 4 контакта 114

X16 Разъемное соединение провода выключателя зажигания с проводом выключателя ближних фар 117, 118

Х28 Разъемное соединение лампы для чтения 126-127

Провода

_._._._ = 2,4 d
