Передний мост — общие сведения и устройство (BMW 5 Series E34)

Передний мост автомобиля BMW состоит из балки переднего моста, амортизационных стоек, а также поперечных рычагов. Стабилизатор поперечной устойчивости обеспечивает лучшее сцепление передних колес с дорожным покрытием. Каждая из амортизационных стоек состоит из винтовой пружины и встроенного амортизатора. Сверху амортизационная стойка крепится к кузову через опорный подшипник, а снизу закреплена болтами на ступице колеса.

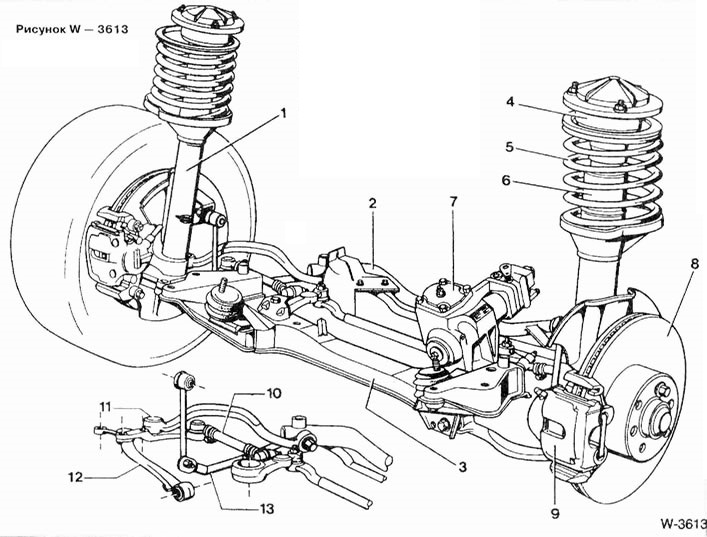

Рисунок W — 3613. Передний мост
1 Амортизационная стойка
2 Поперечная балка
3 Балка переднего моста
4 Упорный подшипник
5 Винтовая пружина
6 Амортизатор
7 Редуктор рулевого механизма
8 Тормозной диск
9 Тормозной суппорт
10 Рулевая тяга
11 Растяжка
12 Поперечный рычаг
13 Стабилизатор

(Основой для текста послужил сайт BMWman.ru)
