Снятие и установка указателей и спидометра (BMW 5 Series E34)

Снятие

Снять щиток приборов.

Снять с передней стороны щитка приборов ручки обнуления суточного пробега и кнопку чек-контроля.

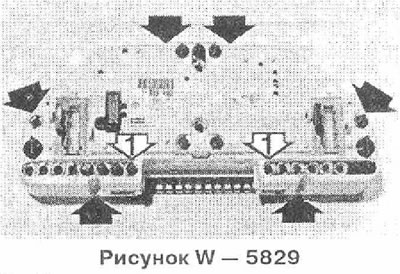

Отвернуть винты «стрелки» откинуть наверх половину корпуса с электронной печатной платой.

Внимание: В варианте с расширенным составом оборудования в местах 1 находятся винты с насечкой. Для отворачивания повернуть винты с насечкой влево на 90°. При разъединении половин корпуса не допускать выпадания модуля LCD. На нижних винтах установлены дистанционные кольца.

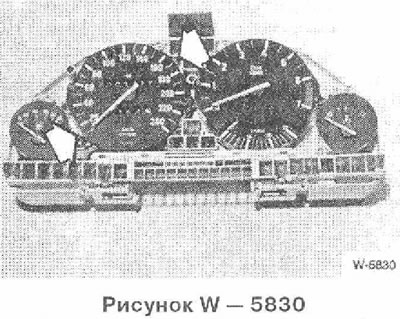

Осторожно вытаскивать приборы наверх. У спидометра сначала отвернуть два винта «стрелки».

Установка

Вставить в корпус и привернуть спидометр.

Привернуть плату в корпусе.

Надеть ручки обнуления суточного пробега и чек-контроля.

Установить щиток приборов.

Проверить функционирование приборов.
