Снятие и установка троса отопителя (BMW 5 Series E34)

Снятие

Отключить провод массы от аккумулятора.

Снять перчаточный ящик.

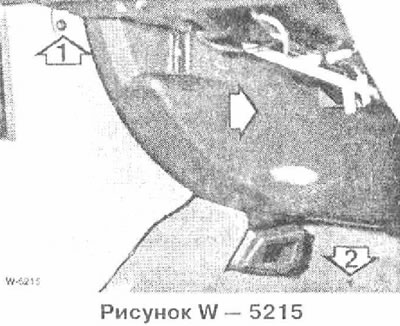

Снять боковые крышки. Для этого отвернуть болты 1 и 2. Снять нижнюю крышку, а затем подвинуть вперед в направлении стрелки и снять верхнюю крышку.

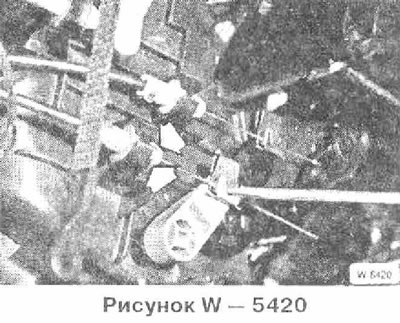

Отжать узкой отверткой трос из зажима на соответствующей воздушной заслонке. После этого сжать скобу на опоре «стрелки» и вытащить трос.

Снять пульт отопителя. Разъемы не отсоединять.

Отсоединить и снять соответствующий трос.

Установка

Подсоединить новый трос в пульте управления отопителя и вдавить трос узкой отверткой в рычаг воздушной заслонки до защелкивания. Закрепить опору.

Указание: Тросы имеют цветовую маркировку и должны соответственно ей подключаться.

Установить пульт управления отопителя.





Тросы регулируются сами с помощью специальных зажимов. Для этого передвигать все рычаги управления сначала до упора вправо, а затем до упора влево.

Установить крышки.

Установить перчаточный ящик.

Подключить провод массы к аккумулятору.

Подсоединить трос к рычагу воздушной заслонки и прижать оболочку! троса так к держателю, чтобы она находилась на уровне упора 2. В этом положении прижать зажим.

Подсоединить трос к движковому регулятору и установить регулятор в крайнее левое положение (закрыто).

Закрыть воздушную заслонку, для чего прижать рычаг воздушной заслонки к упору.

Внимание: При установке троса смесительной температурной заслонки поворотом гайки с накатом выставить смесительную заслонку в крайнее положение "холодно" или "тепло" и одновременно установить ручку установки температуры в крайнее положение "холодно" или "тепло".

Вращать втулку на свободном конце троса до ее установку в вырез а держателе.

Закрепить втулку и тем самым трос зажимом 1 (Рисунок W — 5206).

Прижать пульт управления отопителя и закрепить двумя нижними болтами.

Надеть разъемы на выключатели и вставить выключатели, а также заглушки в планку переключателей.



Установить радиоприемник.

Установить среднюю консоль.

Поставить облицовку под приборной доской и закрепить ее пятью зажимами.

Подключить провод массы к аккумулятору.
