Снятие и установка троса отопителя (BMW 3 Series E30)

Снятие

Отключить провод массы от аккумулятора.

Снять облицовку под приборной доской с левой стороны. Для этого повернуть на 90° и вытащить 5 зажимов.

Снять среднюю консоль (см. раздел «Снятие и установка средней консоли и полки под приборной доской»).

Снять радиоприемник (см. раздел «Снятие и установка радиоприемника»).

Просунуть руку в вырез под радиоприемник и с задней стороны отжать из планки переключателей выключатели или заглушки. Отсоединить разъемы от выключателей.

Отвернуть 2 винта под пультом и немного выдвинуть пульт управления отопителя.

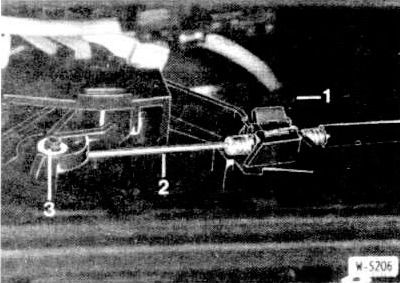

Отжать зажим «1» и отсоединить трос «2» от движкового регулятора «3».

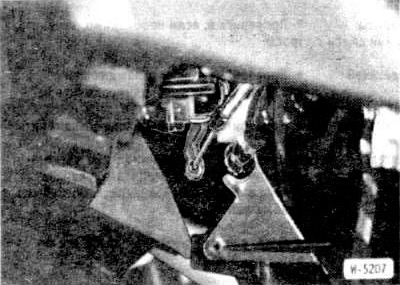

Отжать зажим в районе воздушной заслонки и отсоединить трос от воздушной заслонки.

Вытащить трос, при этом проследить его прокладку.

Установка

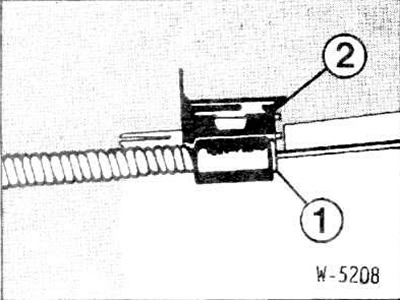

Подсоединить трос к рычагу воздушной заслонки и прижать оболочку «1» троса к держателю так, чтобы она находилась на уровне упора 2 . В этом положении прижать зажим.

Подсоединить трос к движковому регулятору и установить регулятор в крайнее левое положение («закрыто»),

Закрыть воздушную заслонку, для чего прижать рычаг воздушной заслонки к упору.

Внимание: При установке троса смесительной температурной заслонки поворотом гайки с накатом выставить смесительную заслонку в крайнее положение «холодно» или «тепло» и одновременно поставить ручку установки температуры в крайнее положение «холодно» или «тепло».

Вращать втулку на свободном конце троса до ее установки в вырез в держателе.

Закрепить втулку и тем самым трос зажимом «1» (W-5206).

Прижать пульт управления отопителя и закрепить 2 нижними винтами.

Надеть разъемы на выключатели и вставить выключатели или заглушки в планку переключателей.

Установить радиоприемник (см. раздел «Снятие и установка радиоприемника»).

Установить среднюю консоль (см. раздел «Снятие и установка средней консоли и полки под приборной доской»).

Поставить облицовку под приборной доской и закрепить ее 5 зажимами.



Подключить провод массы к аккумулятору.
