Замена ламп накаливания (BMW 5 Series E39)

Выключить соответствующую электрическую лампу.

Основная фара

Внимание: Галогенные лампы для фар дальнего и ближнего света, а также для противотуманных фар, находятся под давлением, поэтому при замене ламп работать в защитных очках и перчатках. При разрушении лампы возможно травмирование.

Открыть капот моторного отсека.

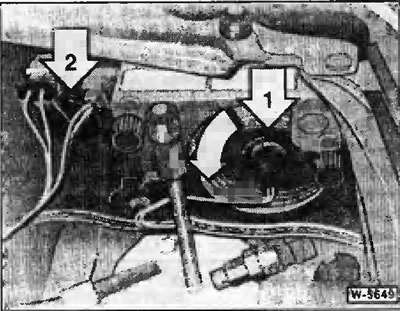

Держатель «1» лампы ближнего света повернуть до упора влево и вытащить.

Лампу снять и заменить.

Держатель лампы ближнего свата приставить и повернуть до упора вправо.

Держатель «2» лампы дальнего света повернуть до упора влево и вытащить.

Отсоединить штекер.

Новый держатель с лампой соединить со штекером и закрепить.

Держатель лампы дальнего свата приставить и повернуть до упора вправо.

Стояночные огни

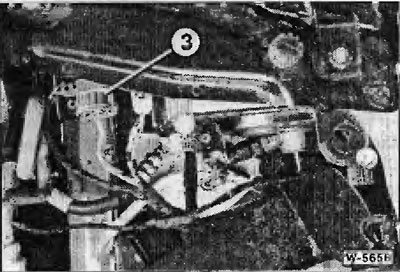

Держатель «3» лампы стояночного огня повернуть до упора влево и вытащить.



Лампу вынуть и заменить.

Держатель лампы большим выступом развернуть вверх, вставить в корпус и повернуть вправо.

Передний фонарь указателя поворота

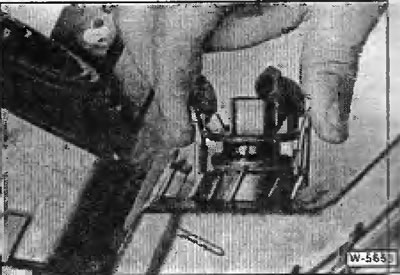

Держатель лампы у выступов сжать и вытащить движением назад.

Лампу легко вжать в держатель, повернуть влево и вынуть.

Новую лампу легко вжать в держатель, повернуть вправо и зафиксировать.

Держатель лампы вставить и зафиксировать.

Боковой фонарь указателя поворота

Нажать фонарь пальцами у заднего края вперед и вытащить.

Лампу легко нажать, повернуть влево и вытащить.

Новую лампу легко вжать, повернуть вправо и зафиксировать.

Противотуманная фара

Внимание: Галогенные лампы для фар дальнего и ближнего света, а также для противотуманных фар, находятся под давлением, поэтому при замене ламп работать в защитных очках и перчатках. При разрушении лампы возможно травмирование.

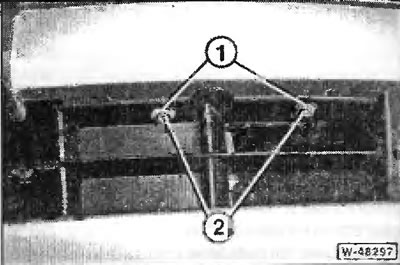

Снять распорные зажимы для декоративной решетки в переднем бампере. Для этого сначала выжать распорные штифты «2», посла чего зажимы «1» снять.



Декоративную решетку отжать вверх и снять.

Крышку рядом с противотуманной фарой за передний край снять движением вперед.

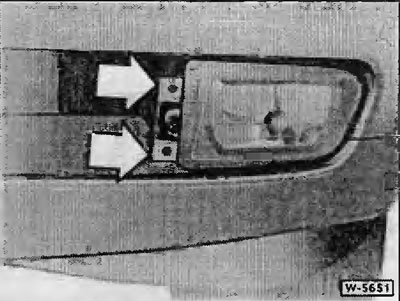

Вывернуть 2 винта и отклонить противотуманную фару вперед.

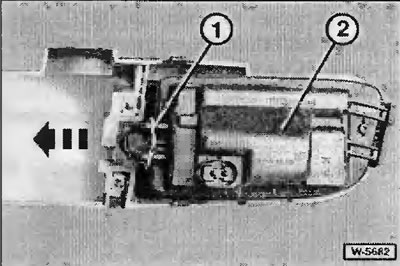

Пружину «1» с задней стороны нажать в направлении стрелки.

Крышку «2» приподнять и открепить с противоположной стороны.

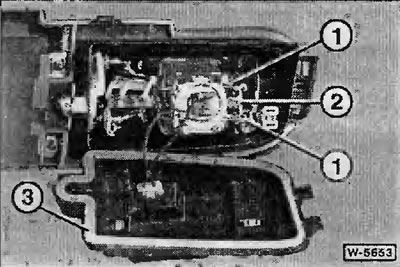

Отцепить от держателя «2» проволочную скобу-1-.



Снять контактный колпачок и заменить лампу.

Надеть контактный колпачок.

Уплотнительную прокладку «3» в крышке проверить на отсутствие повреждений, при необходимости прокладку заменить.

Крышку навесить, прижать и закрепить проволочной скобой.

Противотуманную фару вставить и привернуть винтами.

Закрепить декоративную решетку, зажимы вжать и зафиксировать распорными штифтами.

Задний фонарь

Открыть заднюю дверь.

Откинуть вниз боковую облицовку.

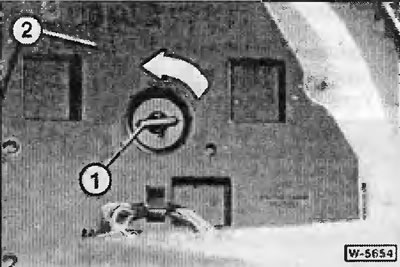

Повернуть зажим «1» на 90° и снять держатель «2».

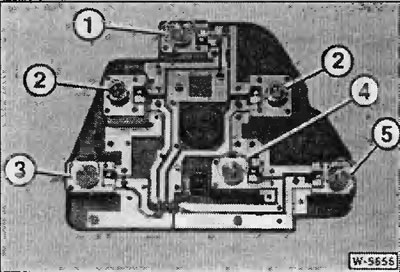

Лампы слегка нажать в держатель, повернуть влево и вынуть.

1 - фонарь указателя поворота
2 - задний габаритный огонь
3 - задняя противотуманная фара
4 - фара заднего хода
5 - фонарь сигнала торможения

Новую лампу вставить, легко вжать в держатель, повернуть вправо и зафиксировать.



Держатель лампы вставить и зафиксировать зажимом поворотом вправо.

Центральный фонарь сигнала торможения

Открыть заднюю дверь.

С помощью отвертки открепить пластмассовую крышку с нижней стороны попки для вещей.

Держатель лампы повернуть влево и вынуть.

Лампу легко вжать в держатель и вынуть. Новую лампу вставить, легко вжать в держатель, повернуть вправо и зафиксировать.

Держатель пампы вставить и зафиксировать поворотом вправо.

Прикрепить пластмассовую крышку с нижней стороны полки для вещей.
