Снятие и установка щитка приборов (BMW 5 Series E39)

Снятие

Рулевую колонку переставить до отказа вниз и полностью выдвинуть.

Открепить слава и справа от рулевой колонки деревянные накладки.

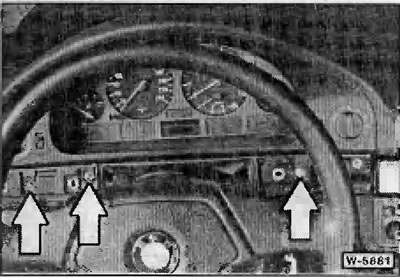

Вывернуть 3 винта снизу.

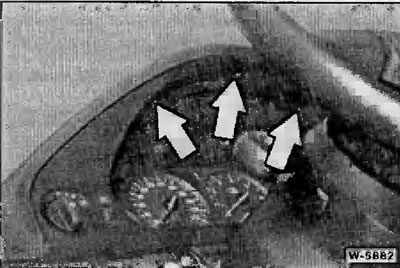

Вывернуть 3 винта вверху и снять раму. Отсоединить от выключателя противотуманных фар штекер и ободок открепить. Если необходимо, отсоединить штекер от выключателя ближнего свата. В этом случае загорается сват и звучит предупреждающий зуммер. Чтобы этого избежать, нужно вытащить соответствующий предохранитель.

Примечание: в зависимости от исполнения рама может крепиться двумя винтами вверху и внизу, а также дополнительно фиксироваться вверху.

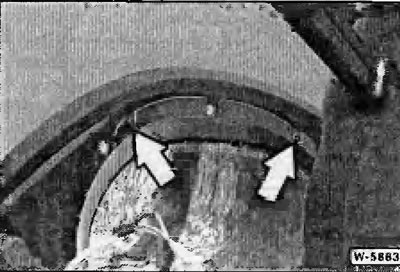

Вывернуть 2 винта и откинуть узел щитка приборов.

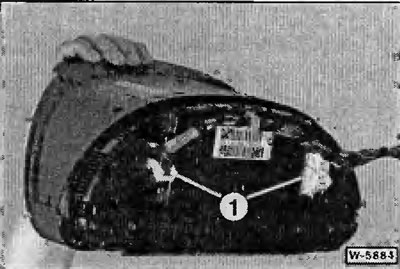

Открепить и отсоединить многоконтактные штекеры «1». Для этого отпустить удерживающую скобу и снять ее с проводов.

Установка

Подсоединить многоконтактные штекеры и закрепить их удерживающими скобами. Убедиться, что удерживающие скобы зафиксировали штекеры.

Узел щитка приборов вжать в отверстие и привернуть.

Подсоединить штекер к выключателю свата.

Приставить и привернуть раму.

Поставить на место деревянные накладки.

Перевести рулевую колонку в обычное положение.
