Снятие и установка радио (BMW 5 Series E39)

Снятие

Снятие и установка поясняются на приме: радио фирмы BMW Business. Радио состоит из двух отдельных частей: само радио с кассетным магнитофоном и усилителем, а также узла управления радио называемого интегрированной радиоформационной системой (IRIS).

Снять кнопку регулятора громкости.



Отвертку «1» размера 3 вставить в прорезь «2» рядом с осью регулятора громкости и повернуть на 90°. Отвертку и вместе с ней узел управления радио вытащить слева и открепить его справа.

Указание: если отвертку непосредственно в прорезь вставить не удается, ее следует приставить, повернуть на 90° и, сдвинув вправо стопорную пластину, открыть доступ к прорези. Поворачивая отвертку дальше, вставить ее в прорезь.

Отсоединить штекер. Для этого отвести в сторону стопорный зажим.

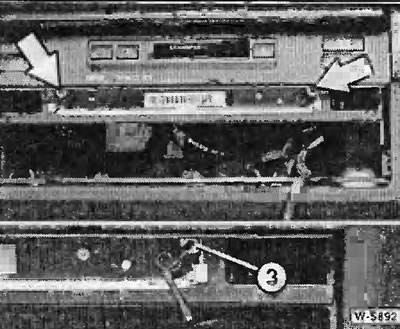

Оба винта с внутренним шестигранником в головке «3» поворачивать влево до тех пор, пока не станет возможно радио легко вытащить.

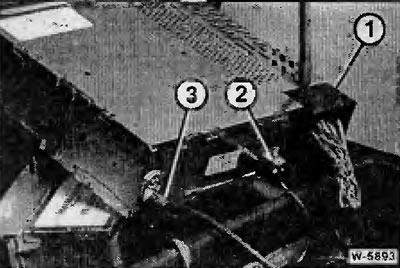

Отжать отверткой многоконтактный штекер «1». Отвернуть крепление провода массы «2». Отсоединить антенный провод «3».

Установка

Установить с задней стороны радио многоконтактный штекер и антенный провод, привернуть провод массы.

Радио задвинуть в отверстие панели приборов.

Затянуть винты с внутренним шестигранником в головка.

Подсоединить многоконтактный штекер к узлу управления радио и закрепить его зажимом.

Узел управления радио задвинуть в отверстие панели приборов, пока он не зафиксируется стопорными пластинами.

Установить кнопку регулятора громкости.
