Снятие и установка корпуса воздушного фильтра / измерителя массового расхода воздуха (BMW 5 Series E39)

Снятие

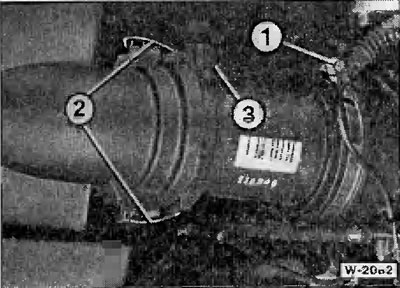

Снять измеритель массового расхода воздухе. Для этого повернуть влево рифленую гайку «3» и отсоединить штекер. Отпустить хомут крепления воздушного шланга «1». С помощью отвертки отжать наружу оба зажима «2».

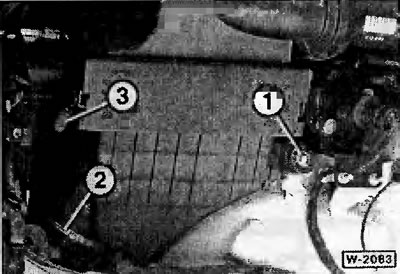

Вывернуть болт «1» и потянуть корпус воздушного фильтра из впускной воронки «2» и резиновой опоры «3».

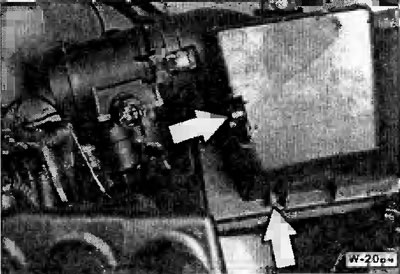

Отвернуть крепление компенсационного бачке «стрелки» и снять его с корпуса воздушного фильтре.

Установка

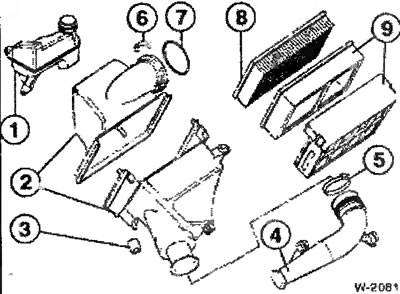

Воздушный фильтр моделей 520i, 523i, 528i:
1 - компенсационный бачок
2 - корпус фильтра
3 - резиновая опора
4 - впускная воронка
5 - хомут
6 - зажим
7 - уплотнительное кольцо
8 - сменный элемент фильтра
9 - удерживающая рама

Привернуть компенсационный бачок.

Корпус воздушного фильтра нижней резиновой опорой вставить в приемник, при этом подсоединить к крылу впускную воронку. Затянуть болт крепления.

Вставить с новым уплотнительным кольцом измеритель массового расхода воздуха и закрепить его зажимами.

Надеть на измеритель массового расхода воздуха шланг, идущий к впускному коллектору, и закрепить его хомутом.

Подсоединить штекер измерителя массового расхода воздуха и зафиксировать штекер поворотом рифленой гайки вправо.
