Schema de cablare pentru controlul ușii bagajelor

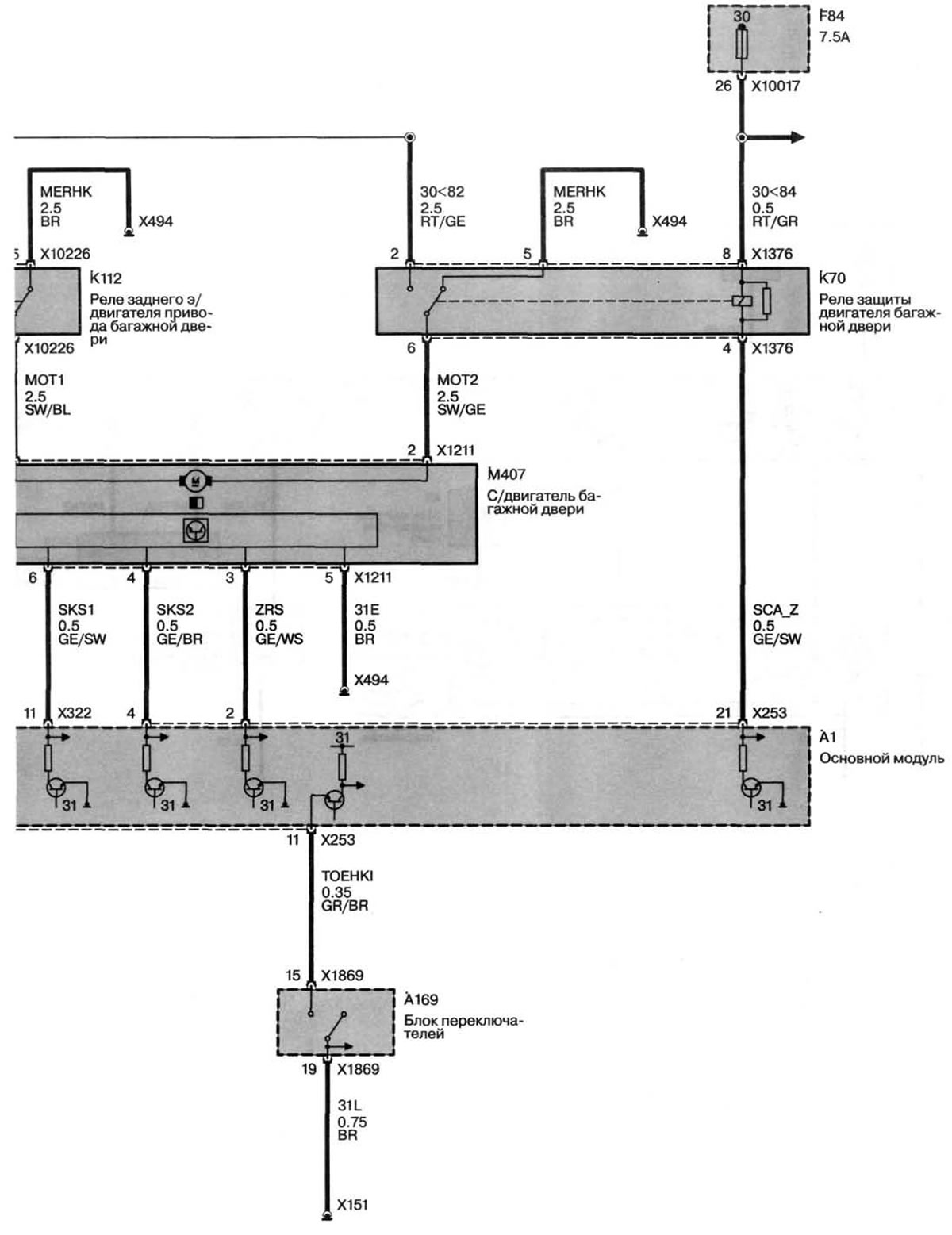

Schema de cablare pentru controlul ușii bagajelor (BMW X5 E53)

Controlul ușii portbagajului

Deschide imaginea mare într-o filă nouă »

Deschide imaginea mare într-o filă nouă »

Deschide imaginea mare într-o filă nouă »

Deschide imaginea mare într-o filă nouă »

Pentru simbolurile circuitelor electrice și explicațiile circuitelor, vezi aici →
