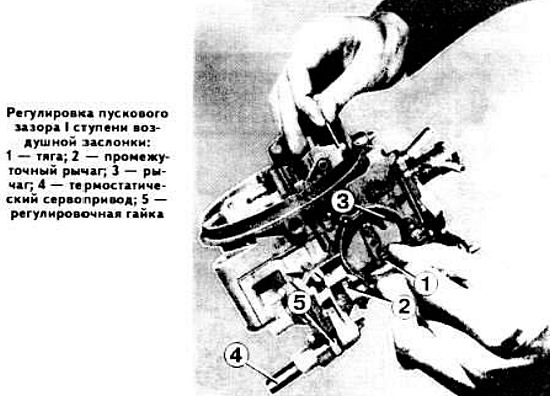

Регулировка пускового зазора I ступени воздушной заслонки
Данную регулировку необходимо производить при температуре охлаждающей жидкости менее 20°С. При более высокой температуре охладите термостатический сервопривод 4.
Убедитесь в свободном перемещении воздушных заслонок.
Сдвиньте тягу 1 влево, уперев ее в промежуточный рычаг 2.
Переместите рычаг 3 до упора в тягу 1 пневмопривода.
Проверьте пусковой зазор I ступени воздушной заслонки с помощью сверла диаметром 1,2 мм.
При необходимости ослабьте гайку 5 и добейтесь надлежащего размера перемещения сервопривода 4.

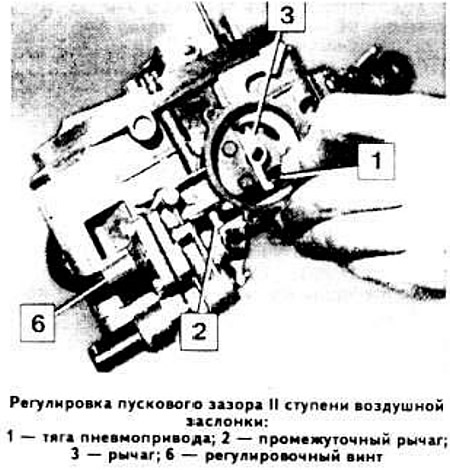

Регулировка пускового зазора II ступени воздушной заслонки
Снимите корпус биметаллической пружины, включите зажигание и спустя примерно 150 с сдвиньте тягу 1 пневмопривода влево до упора.
Переместите рычаг 3 до упора в тягу 1 пневмопривода.
Проверьте пусковой зазор II ступени воздушной заслонки с помощью сверла диаметром 4.2 мм.
При необходимости добейтесь надлежащего размера поворотом регулировочною винта 6.
