Дозатор-распределитель топлива:

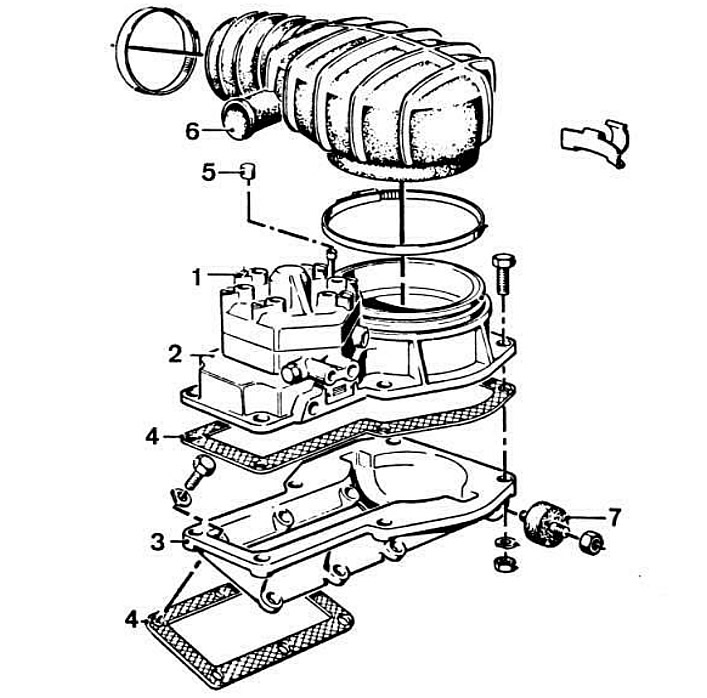

1 — дозатор-распределитель топлива; 2 — расходомер воздуха; 3 — корпус регулятора смеси; 4 — прокладки; 5 — заглушка регулировочного винта качества (смеси); 6 — кожух подачи воздуха; 7 — сайлентблоки.
Принцип действия дозатора-распределителя топлива:

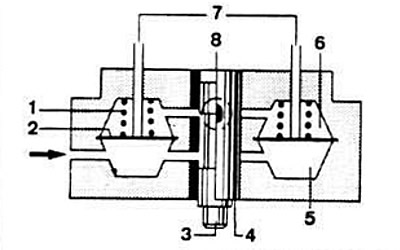

1 — пружина клапана; 2 — диафрагма; 3 — распределительный плунжер; 4 — щелевая гильза распределительного плунжера; 5 — нижняя камера; 6 — верхняя камера; 7 — подача топлива к форсункам; 8 — управляющая кромка распределительного плунжера.
