Проверка напорного диска расходомера воздуха

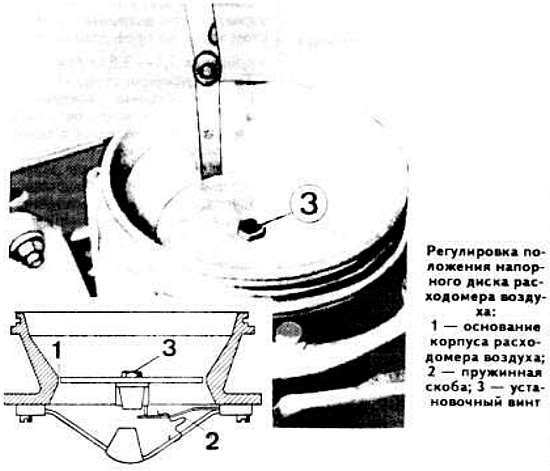

Убедитесь в том, что в исходном положении верхняя кромка напорного диска расходомера воздуха находится на одном уровне с основанием конуса корпуса расходомера или не более чем на 5 мм ниже его.

При необходимости отрегулируйте положение напорного диска расходомера воздуха подгибанием пружинной скобы.

Проверьте установку напорного диска, поставив в четырех точках по окружности прокладку толщиной 0,10 мм.

При неправильном положении напорного диска ослабьте установочный винт 3, отцентрируйте напорный диск после чего затяните винт 3 моментом 0,5 кгс·м.
