Электрические схемы — лист 1

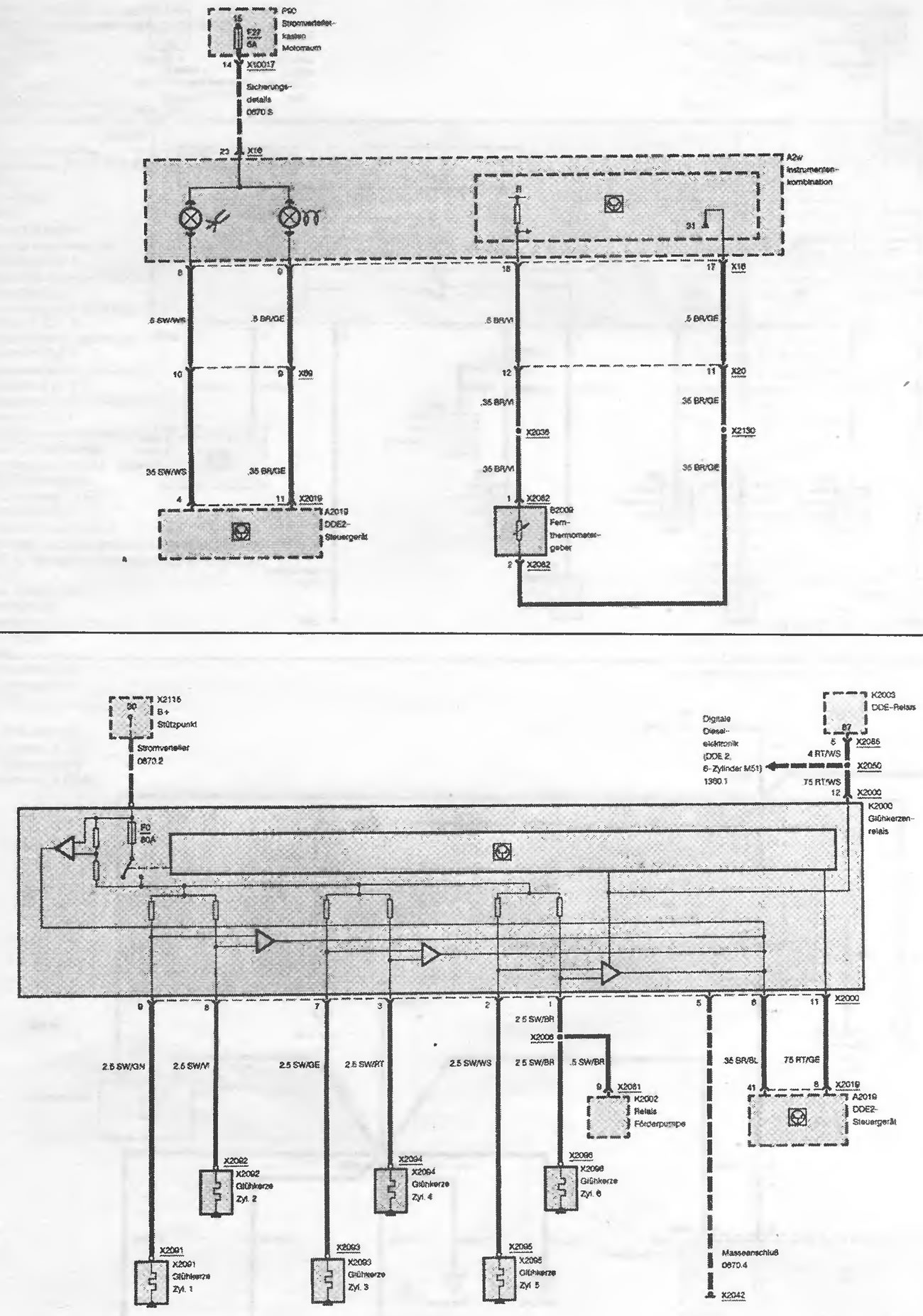

Устройство предварительного разогрева

• Stromverteilerkasten Motorraum - Распределительная коробка в моторном отсеке
• Sicherungsdetails - Детали предохранителей
• Instrumentenkombination - Комбинированный прибор
• DDE2-Steuergerat - Блок управления DDE 2
• Femthermometergeber - Датчик указателя температуры
• Stromverteiler - Распределительная колодка

Устройство предварительного разогрева. Модель 325td

• В+ Stutzpunkt - Клемма В+
• Stromverteiler - Распределительная колодка
• Digitale Dieselelektronik (DDE 2,6-Zylinder M51) - Цифровая электронная система управления дизельным двигателем (DDE 2,6-цилиндровый двигатель М51)
• DDE-Relais - Реле DDE
• Gluhkerzenrelais - Реле свечей накаливания
• MasseanschluB - Точка соединения с массой
• Gldhkerze Zyl. 1 - Свеча накаливания цилиндра 1
• Gluhkerze Zyl. 2 - Свеча накаливания цилиндра 2
• Gldhkerze Zyl. 3 - Свеча накаливания цилиндра 3
• Gldhkerze Zyl. 4 - Свеча накаливания цилиндра 4
• Gldhkerze Zyl. 5 - Свеча накаливания цилиндра 5
• Gldhkerze Zyl. 6 - Свеча накаливания цилиндра 6
• Relais Forderpumpe - Реле топливного насоса
• DDE2-Steuergerat - Блок управления DDE2
• MasseanschluB - Точка подключения массы
