Пользование электрическими схемами (BMW 3 Series E36)

Электрические схемы необходимы при отыскании неисправностей в электрооборудовании и при установке дополнительного оборудования. По схемам прослеживается прохождение сигналов и прокладка кабелей. Соответствующий токовый контур должен быть обязательно замкнут, иначе по этой цепи не будет протекать электрический ток. Например недостаточно подать на фары только плюс напряжения, на подключив их одновременно к массе.

Поэтому провод массы от аккумулятора соединяется с кузовом. Однако этого соединения с массой часто бывает недостаточно, и соответствующий потребитель соединяется с массой на прямую проводом массы, изоляция которого как правило имеет коричневый цвет. В отдельные токовые цепи включаются реле, выключатели, предохранители, измерительные элементы, электрические моторы и прочие электрические элементы. Для их правильного подключения эти элементы имеют обозначения на своих контактах.

Для упорядочения на электрический схемах переплетений проводов отдельные токовые цепи располагаются на схемах вертикально и нумеруются. Взаимодействующие электрические элементы изображаются на одной общей схеме.

Как правило в верхней части электрической схемы приводятся подключения токовых контуров к плюсу питания, тогда как в нижней части схемы приведены соединения с массой. Соединение с массой обычно осуществляется соединением корпуса агрегата с кузовом, однако в отдельный случаях масса может подаваться через отдельный провод от точки массы на кузове.

Внимание: Изображения элементов и проводов приводятся не в масштабе. Таи например провод длиной свыше 1 м изображается линией в несколько сантиметров.

Обозначения важнейших клемм следующие: Клемма 15 записывается через замок зажигания. Напряжение присутствует на клемме только после включения зажигания. Провода чаще всего черные или черные с цветными полосками.

Клемма 30. На этой клемме постоянно присутствует напряжение аккумулятора. Провода чаще всего красные или красные с цветными полосками.

Клемма 31 соединяется с массой. Провода соединения с массой большей частью коричневые.

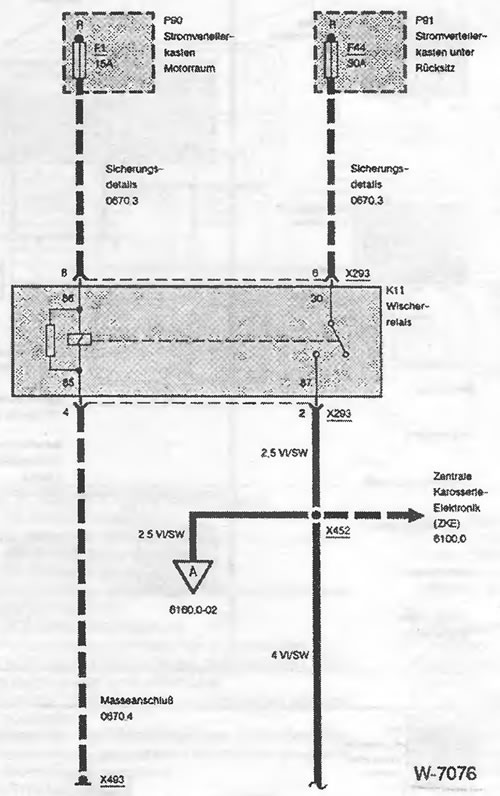

• Выключатели всегда изображаются в обесточенном состоянии; здесь например, К11.
• Штриховая рамка вокруг элемента схемы означает, что элемент изображен полностью; здесь например, К11.
• Штриховая линия между контактом 8 и контактом 6 на разъеме Х293 означает, что оба контакта принадлежат разъему Х293.
• Штриховая линия от предохранителя F1 к контакту 8 разъема Х293 представляет собой подачу плюса питания от реле К11.
• Штриховая линия со стрелкой у соединителя Х452 указывает на то, что к соединителю Х452 подходит несколько проводов.
• Штриховая линия от контакта 4 разъема Х293, к точке массы Х493 отображает подачу массы от реле К11.
• Сплошная линия от соединителя Х452 с буквой А в открытой стрелке указывает на токовый контур, где продолжается данная токовая цепь. Прерывание волнистой линией провода 4 VI/SW от соединителя Х452 указывает на то, что провод продолжается на следующей электрической схеме.

Электрические схемы

Так как оригинальные электрические схемы всех моделей автомобилей BMW 3-й серии занимают около 1000 страниц, приведенные здесь схемы ограничиваются моделями 316i,318i и 325td. В новых изданиях публикуется действующая электрическая схема, по которой могут ориентироваться и владельцы более старых моделей.

Условные обозначения

• Batterie - Аккумулятор
• Sicherung - Предохранитель
• Sollschmelzteile - Плавкие вставки
• Sicherungsautomat - Автоматический предохранитель
• Magnetspule - Катушка электромагнита
• Magnetventil - Электромагнитный клапан
• Widerstand - Сопротивление
• Heizelement - Обогревательный элемент
• Lautsprecher oder Signalhom - Громкоговоритель или звуковой сигнал
• Gluhlampe - Лампа накаливания
• Dauermagnetmotoreine Drehzahl - Мотор с постоянным магнитом односкоростной
• Dauermagnetmotorzwei Drehzahlen - Мотор с постоянным магнитом двухскоростной
• Potentiometer Schleiferwird durch auBere Kraft bewegt - Потенциометр. Движок перемещается посторонней силой
• Potentiometer Anderung durch Druck oder Temperatur - Потенциометр. Изменение сопротивления от изменений давления или температуры
• Diode Strom flieBt nur in Pfeilrichtung - Диод Ток течет в направлении стрелки
• Z-Diode zur Spannungsregelung - Стабилитрон для регулирования напряжения
• Leuchtdiode - Светодиод
• Lambdasonde - Лямбда-зонд
• Zundspule - Катушка зажигания
• Steuer-/Leistungselektronik - Электронная схема управления/усиления
• Radio - Радиоприемник
• Transistorschalter - Транзисторный ключ
• Klopfsensor - Датчик детонации
• Heizelement - Обогревательный элемент
• Gesamtes Bauteil - Весь элемент
• Teil eines Bauteils - Часть элемента
• Bauteil mit Schraubenklemmen - Элемент с резьбовым креплением
• Bauteilgehause, direkt mit Fahrzeugmasse verbunden - Корпус элемента, непосредственно связанный с массой автомобиля
• Steckverbinderam Bauteil angeschlossen - Разъем, подключенный к элементу
• Steckverbinder mit AnschluBleitung des Bauteils verbunden - Разъем, подключенный к проводу подключения элемента
• Einpoliger Ein-/Ausschalter - Однополюсный выключатель
• Zweipoliger Schalter Strichlinie bedeutet mech-anische Verbindung zwischen Schaltern - Двухполюсный выключатель. Штриховая линия означает механическую связь между выключателями
• Sicherung liegt standig im Strompfad - Предохранитель, включенный в токовую цепь
• einfarbige Leitungsisolierung - одноцветная изоляция провода
• Stiftnummer - номер штырька
• Stecker-Bezugsnummer fur Lageverzeichnis der Bauteile - Порядковый номер разъема в списке элементов
• Leitungsisolation mit Farbstreifen (Griin und Weib) - Изоляция с цветными полосами (зеленая и белая)
• Wellenlinie bedeutet Fortsetzung der Leitung - Волнистая линия означает продолжение провода
• Zwei Steckerstifte in denselben Steckverbinder - Два штырька одного разъема
• Strichlinie bezeichnet AnschluBpunkte desselben Steckverbinders - Штриховая линия означает точки подключения одного разъема
• An Karrosseriteil befestigte Leitung (MasseanschluB) - Провод, закрепленный на кузове (подключение массы)
• Nummerierter MasseanschluВ fur Bezugnahme in Lageverzeichnis der Bauteile - Порядковый номер соединения с массой по списку элементов

Рисунок W-7076

• Stromverteilerkasten Motorraum - Распределительная коробка в моторном отсеке
• Stromverteilerkasten unter Rucksicht - Распределительная коробка под задним сидением
• Sicherungsdetails - Детали схемы предохранителей
• Wischerrelais - Реле стеклоочистителя
• Zentrale Karosserie-Elektronik (ZKE) - Центральная электронная схема кузова (ZKE)
• MasseanschluB - Подключение массы

Рисунок W-7079

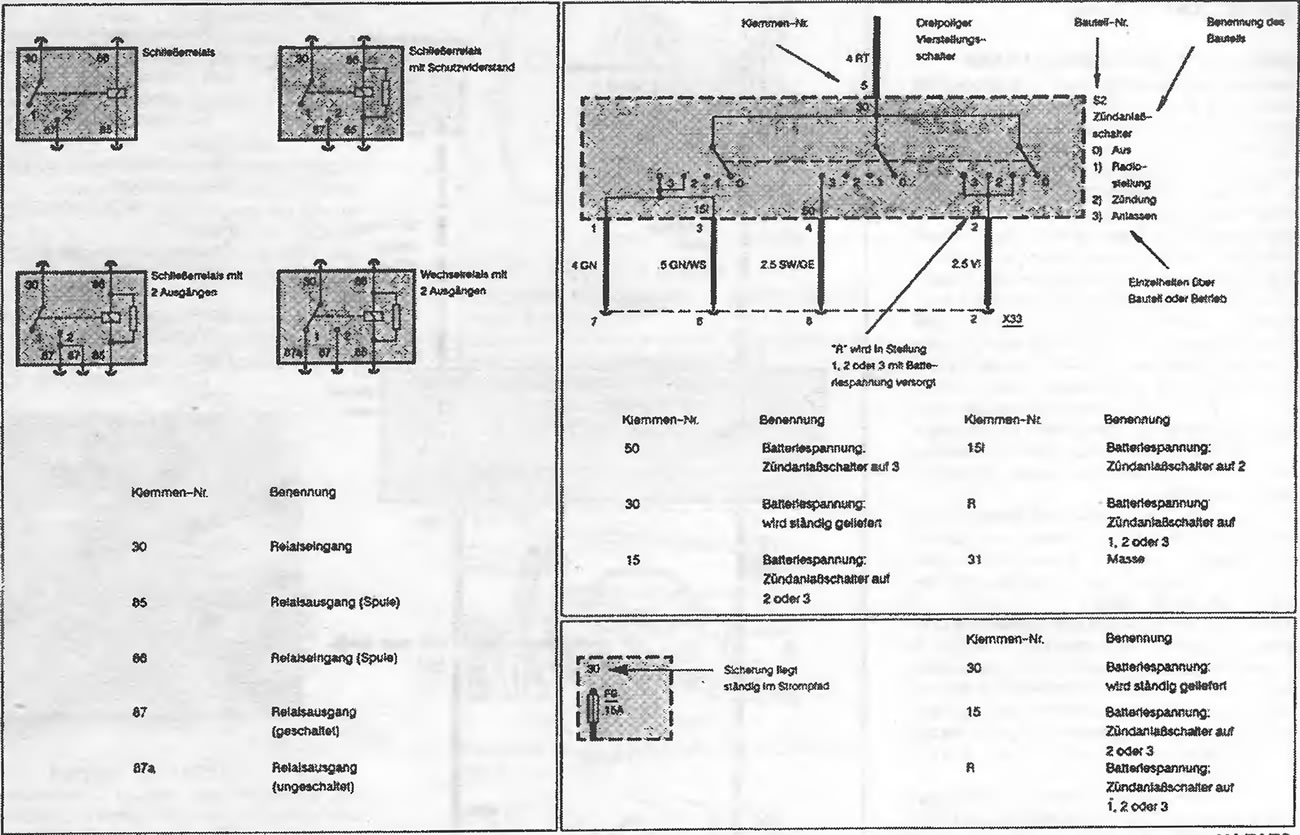

• SchlieBer-Relais - Реле подключения
• SchlieBer-Relais mit Schutzwiderstand - Реле подключения с защитным сопротивлением
• SchlielBer-Relais mit 2 Ausgangen - Реле подключения с 2 выходами
• Wechsel-Relais mit 2 Ausgangen - Коммутационное реле с 2 выходами
• Dreipoliger Verstellungsschalter - Трехполюсный переключатель
• Klemmen-Nr. - Номер клеммы
• Bauteil Nr. - № элемента
• Benennung des Bauteils - Наименование элемента
• Ziindschalter 0 = Aus 1 = Radiostellung 2 - Zundung 3 - Anlassen - Выключатель зажигания 0 = выкл. 1 - положение радиоприемника 2 - зажигание 3 - стартер
• Einzelheiten uber Bauteil oder Betrieb - Подробности об элементе и функционировании
• "R" wird in Stellung 1,2 oder 3 mit Batteriespannung versorgt - На "R" подается напряжение аккумулятора в положениях 1,2 или 3
• Sicherung liegt standig im Strompfad - Предохранитель постоянно находится в токовой цепи

Рисунок W-7080

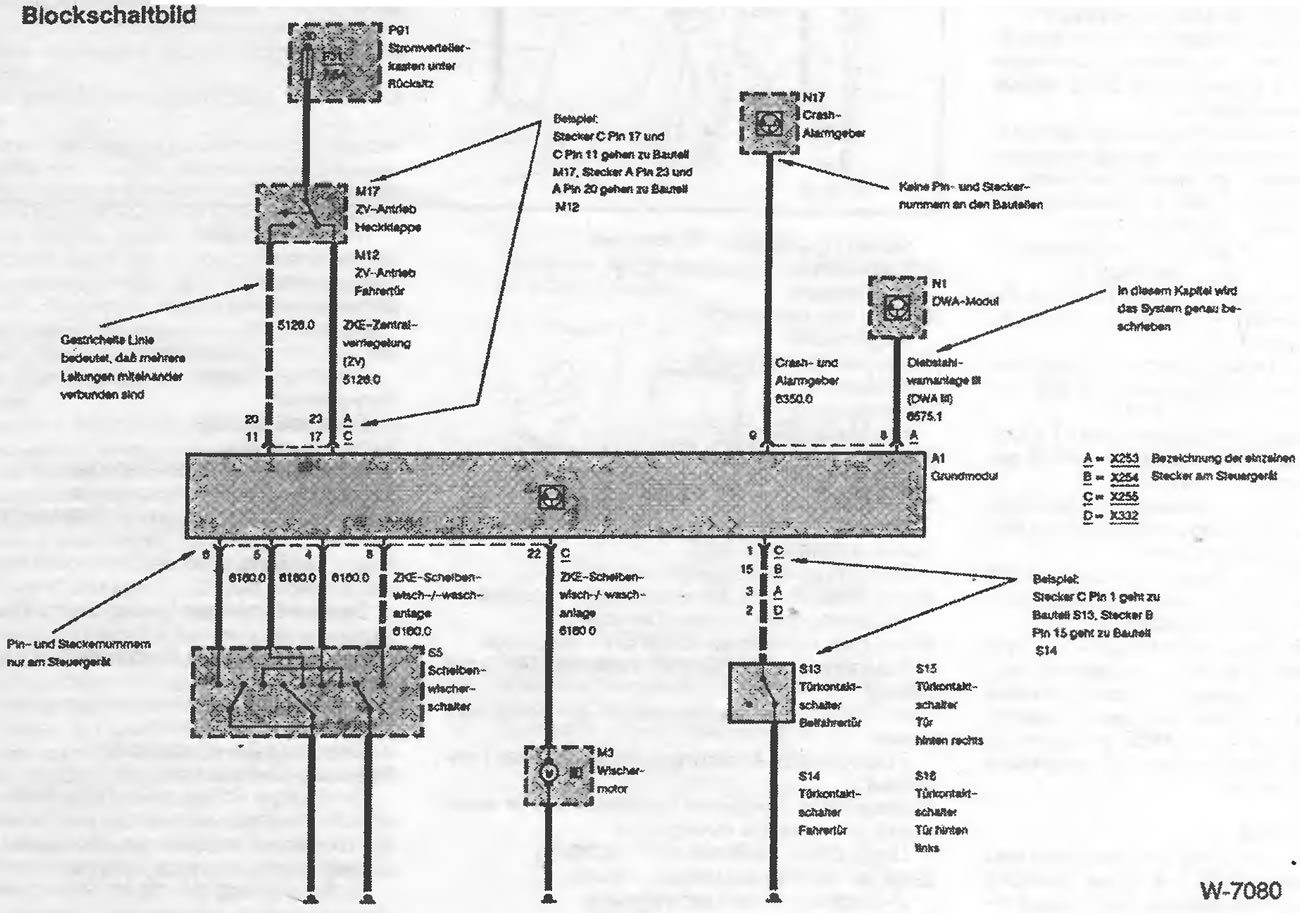

• Stromverteilerkasten unter Riicksitz - Распределительная коробка под задним сидением
• Crash-Alarmgeber - Датчик Crash-тревоги
• Beispiel: Stecker С Pin 17 und С Pin 11 gehen zu Bauteil M17, Stecker A Pin 23 und A Pin 20 gehen zu Bauteil M12 - Пример: контакт 17 разъема С и контакт 11 разъема С идут к элементу М17, контакт 23 разъема А и контакт 20 разъема А идут к элементу М12
• ZV-Antrieb Heckklappe - Привод системы замков с центральным управлением крышки багажного отсека
• ZV-Antrieb-Fahrertur - Привод системы замков с центральным управлением двери водителя
• ZKE-Zentralverriegelung - Система замков с центральным управлением
• Gestrichelte Linie bedeutet, daB mehrere Leitungen miteinander verbunden sind - Штриховая линия означает, что соединены несколько проводов.
• Keine Pin- und Steckemummeran den Bauteilen - На элементах не указывается ни номеров штырьков, ни обозначений разъемов
• DWA-Modul - Модуль системы охранной сигнализации
• In diesem Kapitel wird das System genau beschrieben - Система подробно описана в этом разделе
• Diebstahlwarnanlage III (DWA III) - Система охранной сигнализации III (DWA III)
• Bezeichnung der einzelnen Stecker am Steuergerat - Обозначение отдельного разъема на блоке управления
• Pin- und Steckemummer nur am Steuergerat - Номера штырьков и разъемов указаны только на блоке управления
• ZKE-Scheibenwisch-/waschanlage - Система стеклоочистителя и омывателя
• Scheibenwischerschalter - Переключатель стеклоочистителя
• Wischermotor - Мотор омывателя
• Turkontaktschalter Beifahrerffir - Контактный выключатель двери переднего пассажира
• Turkontaktschalter Fahrertur - Контактный выключатель двери водителя
• Turkontaktschalter Tur hinten rechts - Контактный выключатель двери задней правой
• Tuirkontaktschalter Tur hinten links - Контактный выключатель двери задней левой
• Beispiel: Stecker С Pin 1 geht zu Bauteil S13, Stecker В Pin 15 geht zu Bauteil S14 - Пример: контакт 1 разъема С идет к элементу S13, контакт 15 разъема В идет к элементу S14. Распределительные коробки

Рисунок W-7081

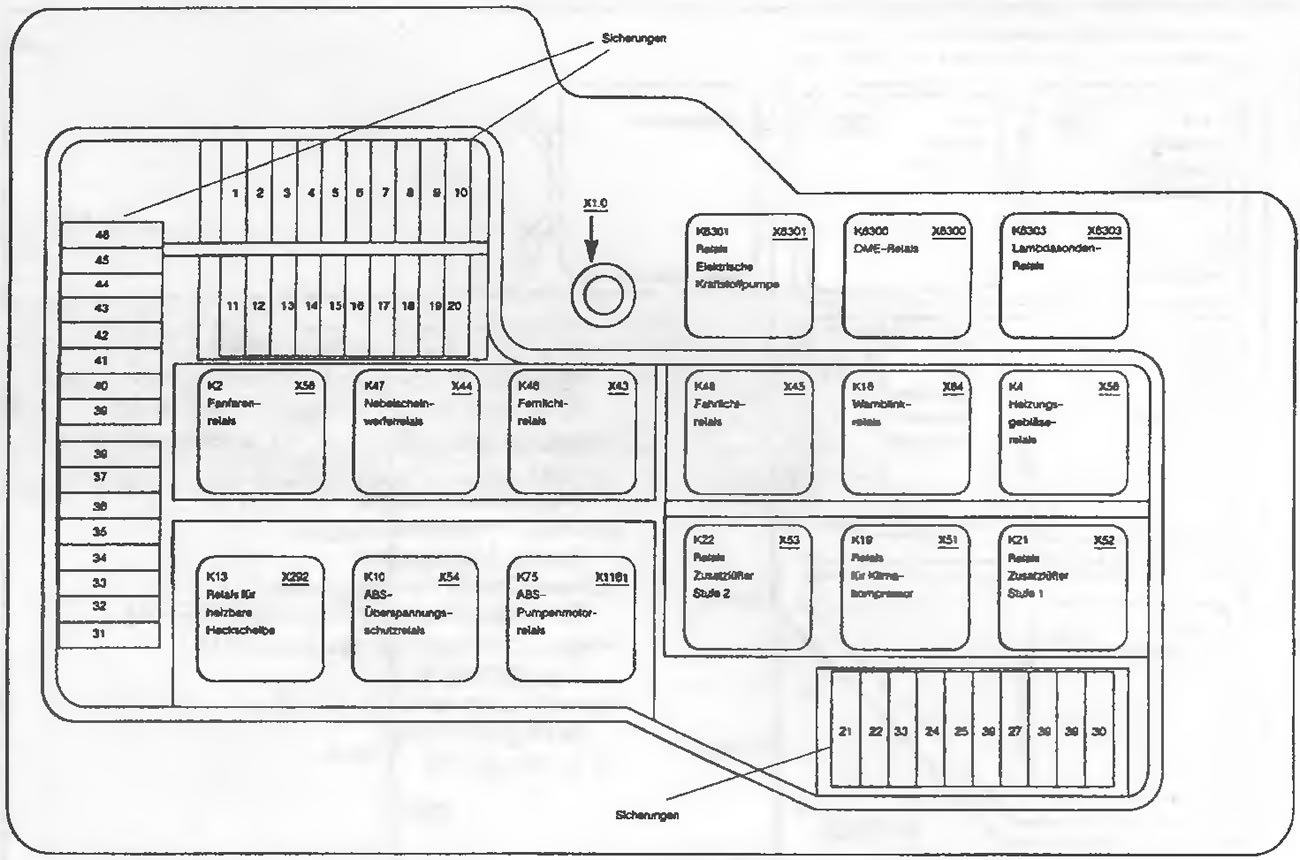

• Sicherungen - Предохранители
• Relais Elektrische Kraftstoffpumpe - Реле электрического топливного насоса
• DME-Relais - реле
• DME Lambdasonden-Relais - Реле лямбда-зонда
• Fanfarenrelais - Реле фанфар
• Nebelscheinwerferrelais - Реле противотуманных фар
• Fernlichtrelais - Реле дальнего света
• Fahrlichtrelais - Реле ближнего света
• Wamblinkrelais - Реле аварийной сигнализации
• Heizungsgeblaserelais - Реле вентилятора системы отопления
• Relais ftir heizbare Fleckscheibe - Реле обогреваемого заднего стекла
• ABS-Uberspannungsschutzrelais - Реле защиты от перегрузок системы ABS
• ABS-Pumpenmotorrelais - Реле мотора насоса системы ABS
• Relais Zusatzlufter Stufe 2 - Реле дополнительного вентилятора ступень 2
• Relais fur Klimakompressor - Реле компрессора кондиционера
• Relais Zusatzlufter Stufe 1 - Реле дополнительного вентилятора ступень 1

Рисунок W-7082

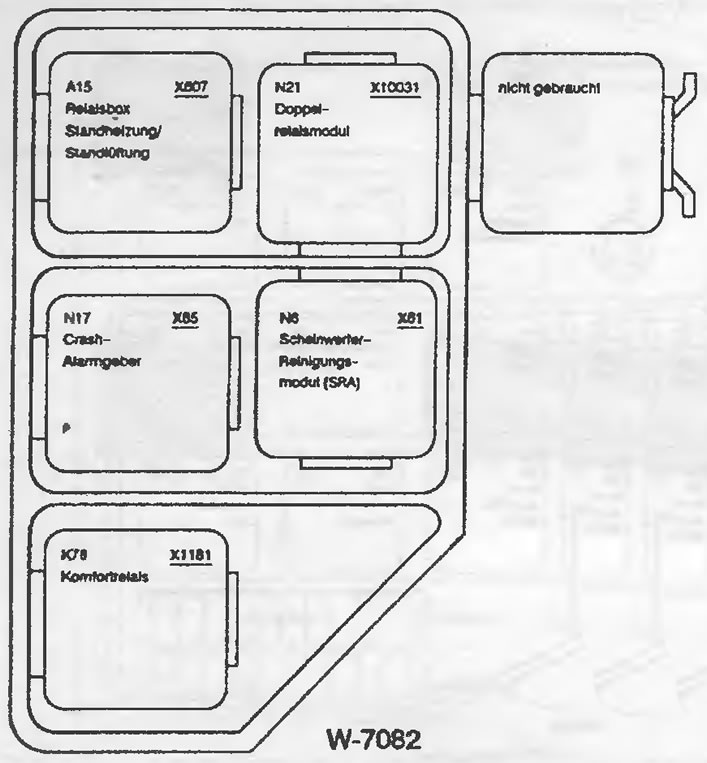

Релейная плата под приборной доской слева.

• Relaisbox Stand heizung/Standluftung - Релейная коробка обогрева и вентиляции на стоянке
• Doppelrelaismodul - Двойной релейный модуль
• Crash-Alarmgeber - Датчик Crash-сигнализации
• Scheinwerferreinigungsmodul (SRA) - Модуль системы очистки фар (SRA)
• Komfortrelais - Комфортное реле
• nichtgebraucht - не используется

Обозначения цвета проводов

• BL - синий
• BR - коричневый
• GE - желтый
• GN - зеленый
• OR - оранжевый
• RS - розовый
• RT - красный
• SW - черный
• VI - фиолетовый
• WS - белый
• TR - прозрачный
