Электрические схемы — лист 4 (BMW 3 Series E36)

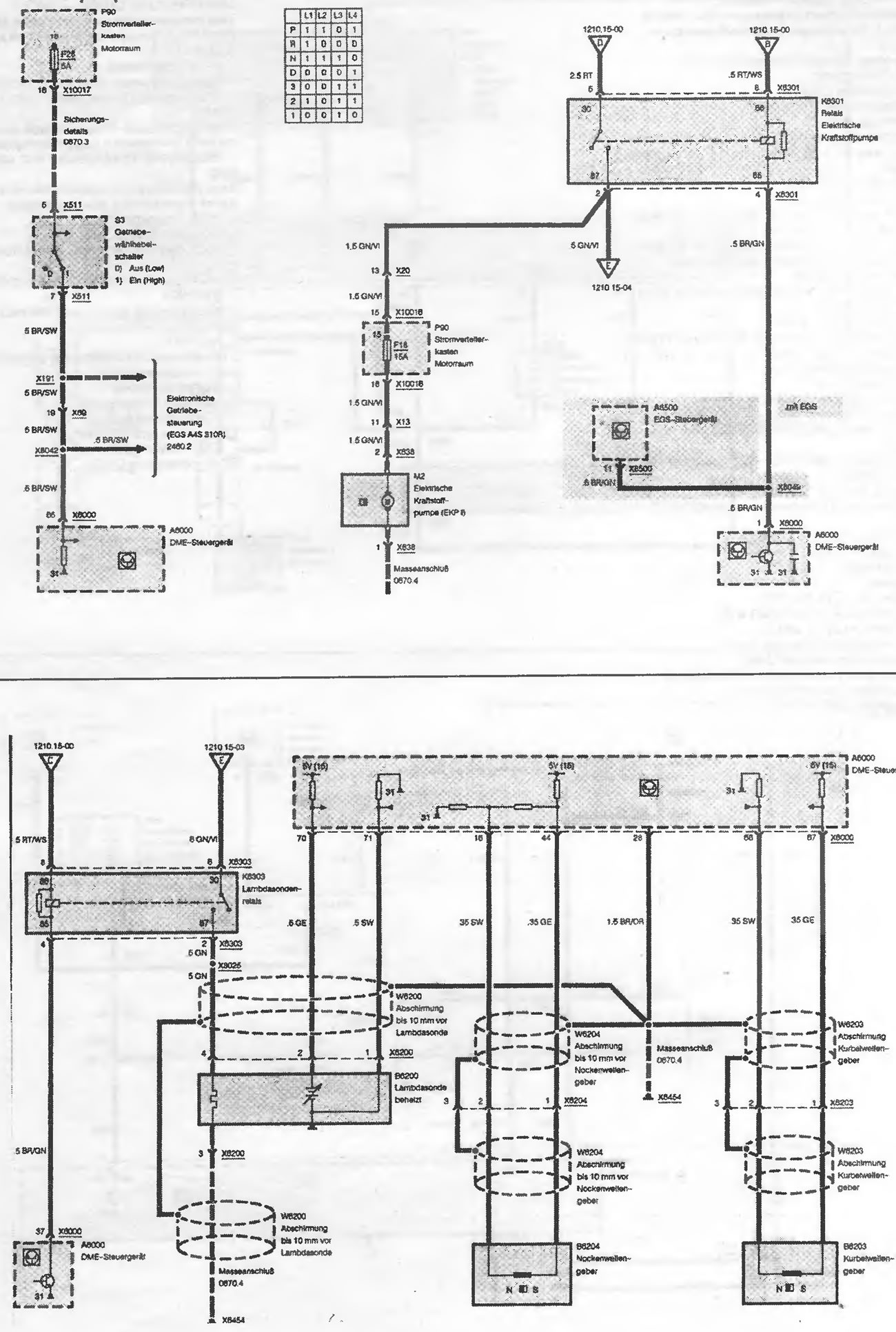

Электронная система управления двигателем (DME Ml.7, Четырехцилиндровый двигатель М42/М43). Лямбда-зонд, датчики положения валов

• DME-Steuergerat - Блок управления DME
• Lambdasonden-Relais - Реле лямбда-зонда
• Abschirmung bis 10 mm vor Lambdasonde - Экранировка на расстоянии до 10 мм от лямбда-зонда
• Lambdasonde beheizt - Обогрев лямбда-зонда
• Abschirmung bis 10 mm vor Nocken-wellengeber - Экранировка на расстоянии до 10 мм от датчика положения распределительного вала
• Nockenwellengeber - Датчик положения распределительного вала
• MasseanschluB - Точка подключения массы
• Abschirmung bis 10 mm vor Kurbelwellengeber - Экранировка на расстоянии до 10 мм от датчика положения коленчатого вала
• Kurbelwellengeber - Датчик положения коленчатого вала

Электронная система управления двигателем (DME М1.7, Четырехцилиндровый двигатель М42/М43)

• Luftmengenmesser 1) EinlaBtemperatutfijhler 2) Teiilast 3) Vollast - Расходомер воздуха 1) Датчик температуры всасываемого воздуха 2) Частичная нагрузка 3) Полная нагрузка
• DME-Steuergerat - Блок управления DME
• Abschirmung - Экранировка
• Klopfsensor (Zyl. 1 und 2) - Датчик детонации (цилиндры 1 и 2)
• Klopfsensor (Zyl. 3 und 4) - Датчик детонации (цилиндры 3 и 4)
• KLihlwassertemperaturfijhler - Датчик температуры охлаждающей жидкости
• Drosselklappenpotentiometer - Потенциометр дроссельной заслонки
