Электрические схемы — лист 9 (BMW 3 Series E36)

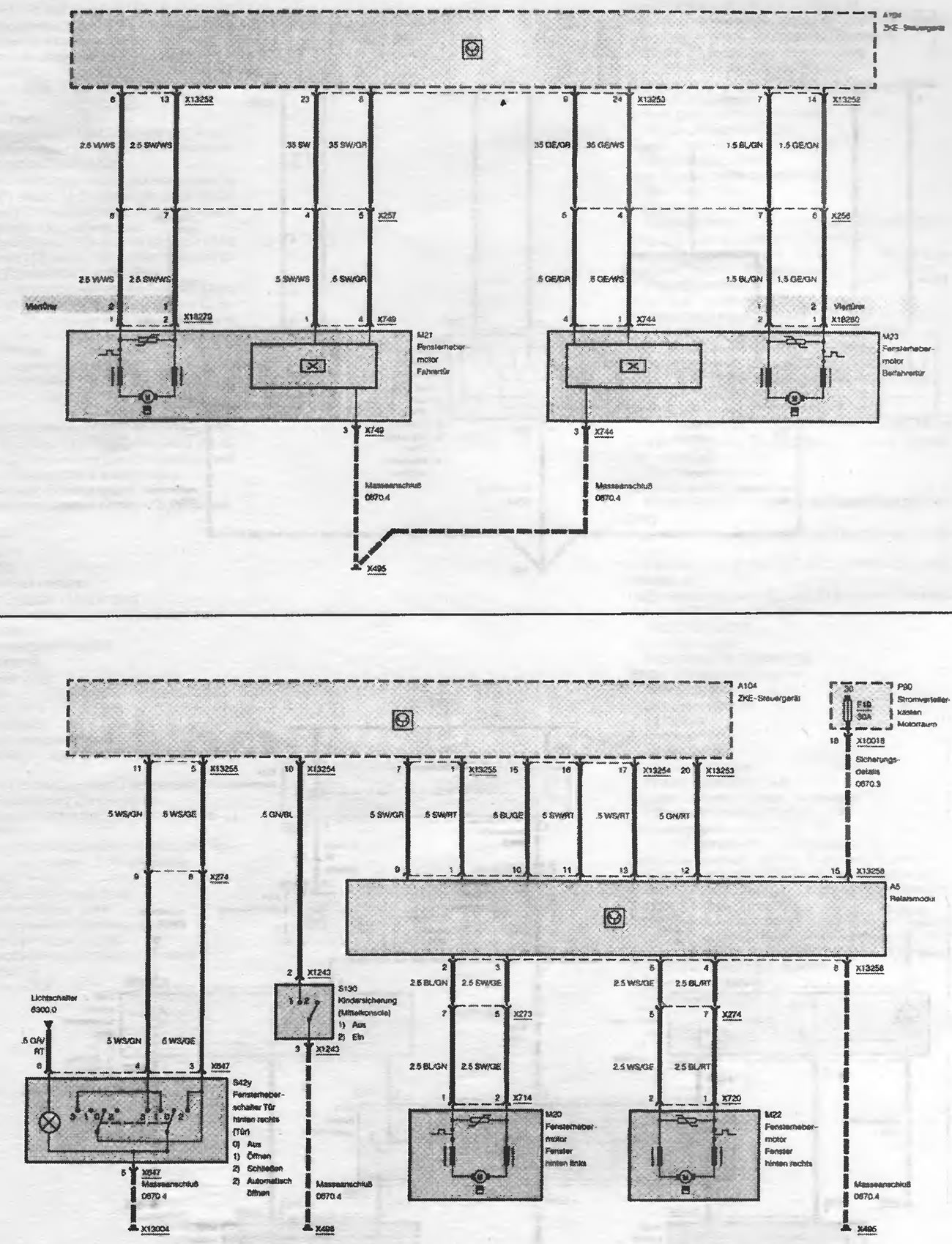

ZKE-Электрическая система управления стеклоподъемными механизмами. Передние двери

• ZKE-Steuergerat - Блок управления ZKE
• Fensterhebermotor Fahrertur - Мотор стеклоподъемного механизма, дверь водителя
• Fensterhebermotor Beifahrertur - Мотор стеклоподъемного механизма, дверь переднего пассажира
• MasseanschluB - Подключение массы

ZKE-Электрическая система управления стеклоподъемными механизмами. Задние двери — 4-дверный автомобиль

• ZKE-Steuergerat - Блок управления ZKE
• Stromverteilerkasten Motorraum - Распределительная коробка в моторном отсеке
• Sicherungsdetails - Детали схемы предохранителей
• Relaismodul - Релейный модуль
• Lichtschalter - Переключатель света
• Fensterheberschalter Tut hinten rechts 0) Aus 1) Fenster offnen 2) Fenster schlieBen 3) Automatisch Öffnen - Переключатель стеклоподъемного механизма, дверь задняя правая 0) Выкл. 1) Открывание окна 2) Закрывание окна 3) Открывание окна автоматическое
• Kindersicherung (Mittelkonsole) 1) Aus 2) Ein - Блокировка от детей (на средней консоли) 1) Вкл. 2) Выкл.
• Fensterhebermotor Fenster hinten links - Мотор стеклоподъемного механизма, окно заднее левое
• Fensterhebermotor Fenster hinten rechts - Мотор стеклоподъемного механизма, окно заднее правое
• MasseanschluB - Подключение массы
