Электрические схемы — лист 10

            0

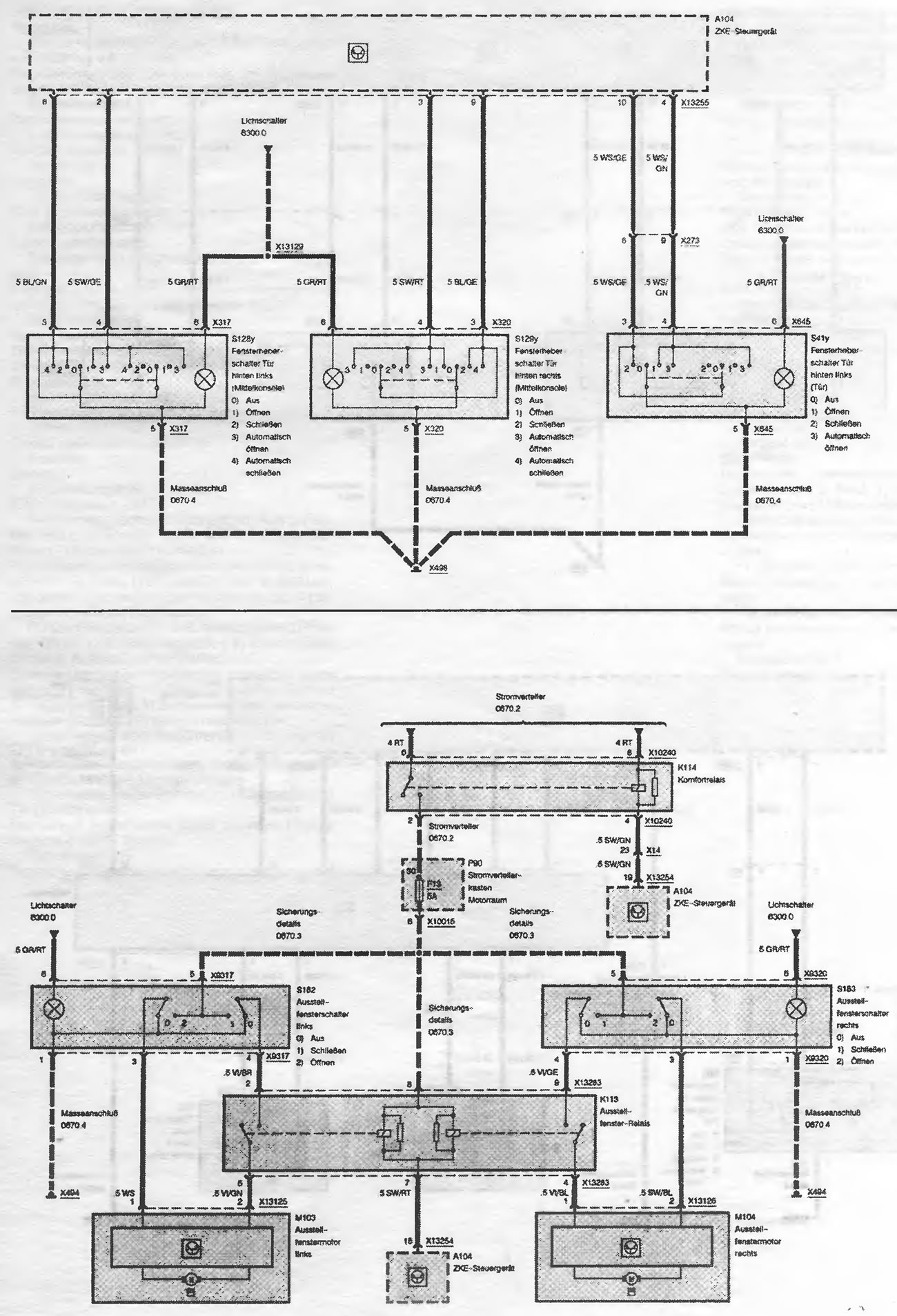

ZKE-Электрическая система управления стеклоподъемными механизмами. Задние двери — 4-дверный автомобиль


  • ZKE-Steuergerat - Блок управления ZKE
  • Lichtschalter - Переключатель света
  • Fensterheberschalter Tur hinten links 0) Aus 1) Fensteroffnen 2) Fenster schlieBen 3) Automatisch offnen 4) Automatisch schlieBen - Переключатель стеклоподъемного механизма, дверь задняя левая 0) Выкл. 1) Открывание окна 2) Закрывание окна 3) Открывание окна автоматическое 4) Закрывание окна автоматическое
  • Fensterheberschalter Tur hinten rechts 0) Aus 1) Fensteroffnen 2) Fenster schlieBen 3) Automatisch offnen 4) Automatisch schlieBen - Переключатель стеклоподъемного механизма, дверь задняя правая 0) Выкл. 1) Открывание окна 2) Закрывание окна 3) Открывание окна автоматическое 4) Закрывание окна автоматическое
  • Sicherungsdetails - Детали схемы предохранителей
  • Fensterheberschalter Tur hinten rechts 0) Aus 1) Fensteroffnen 2) Fenster schlieBen 3) Automatisch offnen - Переключатель стеклоподъемного механизма, дверь задняя левая 0) Выкл. 1) Открывание окна 2) Закрывание окна 3) Открывание окна автоматическое

ZKE-Электрическая система управления стеклоподъемными механизмами. Электрическое открывание окон — 2-дверный автомобиль


  • Komfortrelais - Комфортное реле
  • Stromverteiler - Распределительная колодка
  • Stromverteilerkasten Motorraum - Распределительная коробка в моторном отсеке
  • Sicherungsdetails - Детали схемы предохранителей
  • ZKE-Steuergerat - Блок управления ZKE
  • Lichtschalter - Переключатель света
  • Sicherungsdetails - Детали схемы предохранителей
  • Ausstellfensterschalter links 0) Aus 1) schlie Ben 2) offnen - Переключатель стеклоподъемного механизма левый 0) Выкл. 1) Закрывание 2) Открывание
  • Ausstellfensterschalter rechts 0) Aus l) schlieBen 2) offnen - Переключатель стеклоподъемного механизма правый 0) Выкл. 1) Закрывание 2) Открывание
  • Ausstellfenster-Relais - Реле стеклоподъемного механизма
  • Ausstell-Fenstermotor links - Мотор стеклоподъемного механизма левый
  • Ausstell-Fenstermotor rechts - Мотор стеклоподъемного механизма правый
  • ZKE-Steuergerat - Блок управления ZKE


Открыть большую картинку в новой вкладке »
