Электрические схемы — лист 15

            0

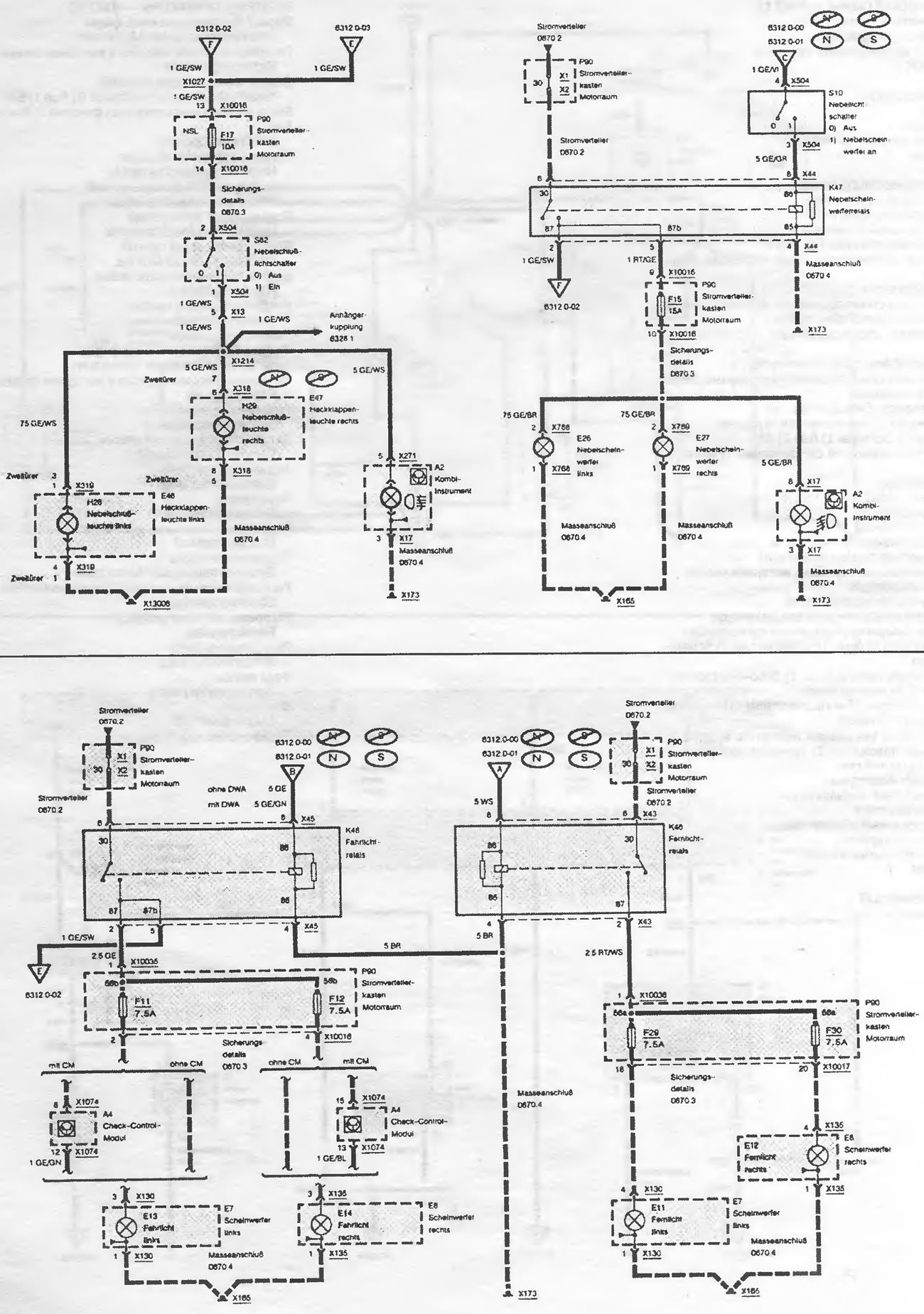

Фары / Противотуманные фары


  • Stromverteilerkasten Motorraum - Распределительная коробка в моторном отсеке
  • Sicherungsdetails - Детали схемы предохранителей
  • Nebelschlu Bleuchtenschalter 0) Aus 1) Ein - Выключатель задних туманных фонарей 0) Выкл. 1) Вкл.
  • Anhangerkupplung - Разъем соединения прицепа
  • Nebelschlu Bleuchte rechts - Задний туманный фонарь правый
  • Heckklappenleuchte links - Фонарь двери задка левый
  • Heckklappenleuchte rechts - Фонарь двери задка правый
  • Nebelschlu Bleuchte links - Задний туманный фонарь левый
  • Kombiinstrument - Комбинированный прибор
  • MasseanschluB - Подключение массы Фары / Противотуманные фары
  • Stromverteilerkasten Motorraum - Распределительная коробка в моторном отсеке
  • Fahrlichtrelais - Реле ближнего света
  • Sicherungsdetails - Детали схемы предохранителей
  • Check-Control-Modul - Модуль чек-контроля
  • Scheinwerfer links - Фара правая
  • Scheinwerfer rechts - Фара левая
  • MasseanschluB - Подключение массы
  • Stromverteilerkasten Motorraum - Распределительная коробка в моторном отсеке
  • Stromverteilerkasten - Распределительная коробка
  • Fernlichtrelais - Реле дальнего света
  • Scheinwerfer links - Фара правая
  • Scheinwerfer rechts - Фара левая
  • MasseanschluB - Подключение массы


Открыть большую картинку в новой вкладке »
