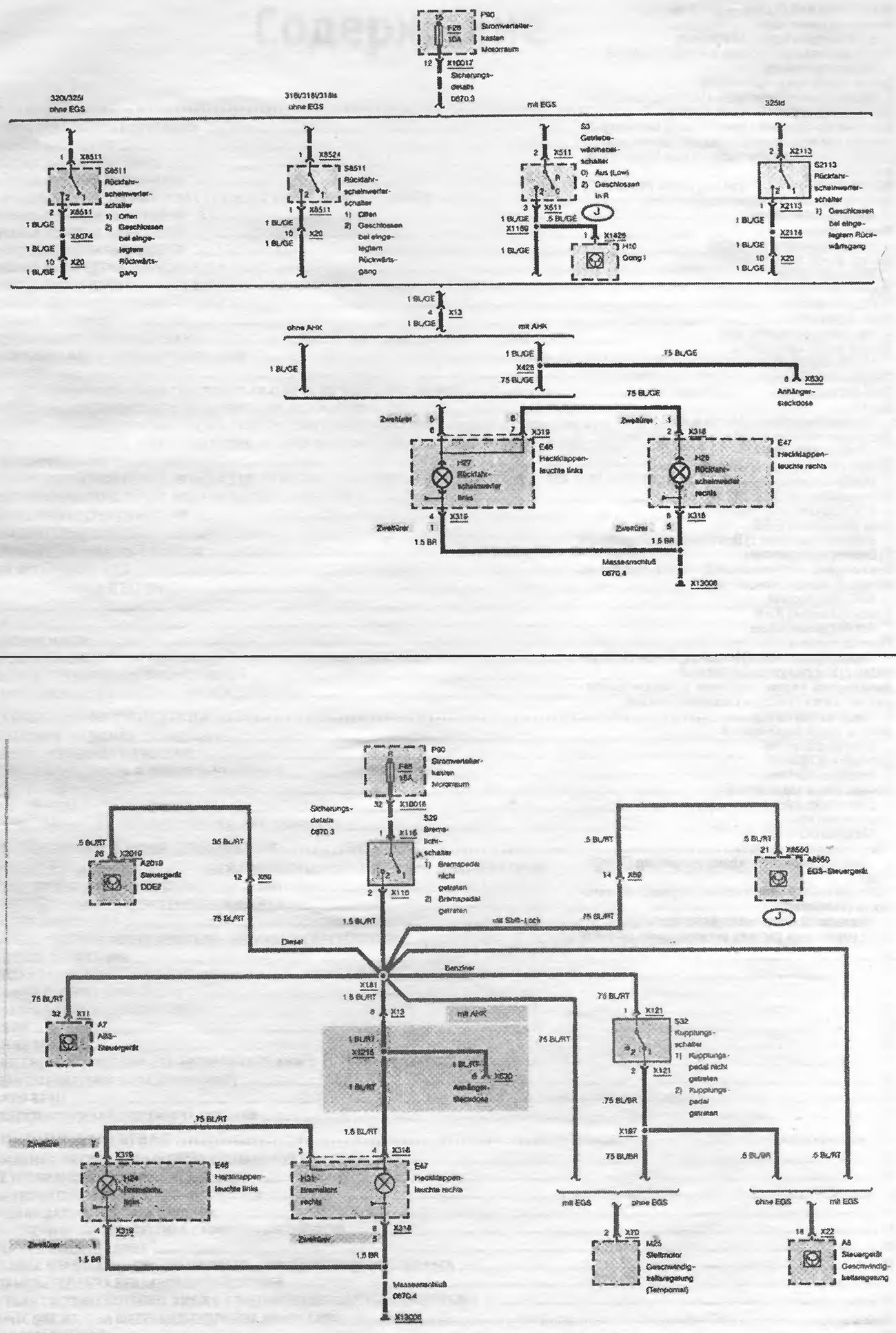

Электрические схемы — лист 20

            1

Фонари заднего хода


  • Stromverteilerkasten Motorraum - Распределительная коробка в моторном отсеке
  • Sicherungsdetails - Детали схемы предохранителей
  • Ruckscheinwerferschalter 1) Often 2) Geschlossen bei eingelegtem Ruckwartsgang - Выключатель фонарей заднего хода 1) разомкнут 2) замкнут при включенной передаче заднего хода
  • Getriebewahlhebelschalter 0) Aus (Low) 1) Geschlossen in R - Выключатель рычага переключения передач 0) выкл. 1) замкнут в положении R
  • Anhangersteckdose - Розетка прицепа
  • Heckklappenleuchte rechts - Фонарь двери задка правый
  • Riicklicht rechts - Задний свет правый
  • Rucklicht links - Задний светлевый
  • Heckklappenleuchte links - Фонарь двери задка левый
  • MasseanschluB - Подключение массы

Стоп-сигналы без СМ


  • Stromverteilerkasten Motorraum - Распределительная коробка в моторном отсеке
  • Sicherungsdetails - Детали схемы предохранителей
  • DDE2-Steuergerat - Блок управления DDE 2
  • EGS-Steuergerat - Блок управления EGS
  • Bremslichtschalter 1) Bremspedal nichtgetreten 2) Bremspedal getreten - Выключатель стоп-сигналов 1) педаль тормоза не нажата 2) педаль тормоза нажата
  • ABS-Steuergerat - Блок управления ABS
  • Anhangersteckdose - Розетка прицепа
  • Kupplungsschalter 1) Kupplungspedal nichtgetreten 2) Kupplungspedal getreten - Выключатель педали сцепления 1) педаль сцепления не нажата 2) педаль сцепления нажата
  • Heekleuehte rechts - Фонарь двери задка правый
  • Bremslicht rechts - Стоп-сигнал правый
  • Heekleuehte links - Фонарь двери задка левый
  • Bremslicht links - Стоп-сигнал левый
  • MasseanschluB - Точка подключения массы
  • Stellmotor Geschwindigkeitsregelung (Tempomat) - Исполнительный мотор системы регулирования скорости (Tempomat)
  • Steuergerat Geschwindigkeitsregelung - Блок управления системы регулирования скорости


Открыть большую картинку в новой вкладке »
