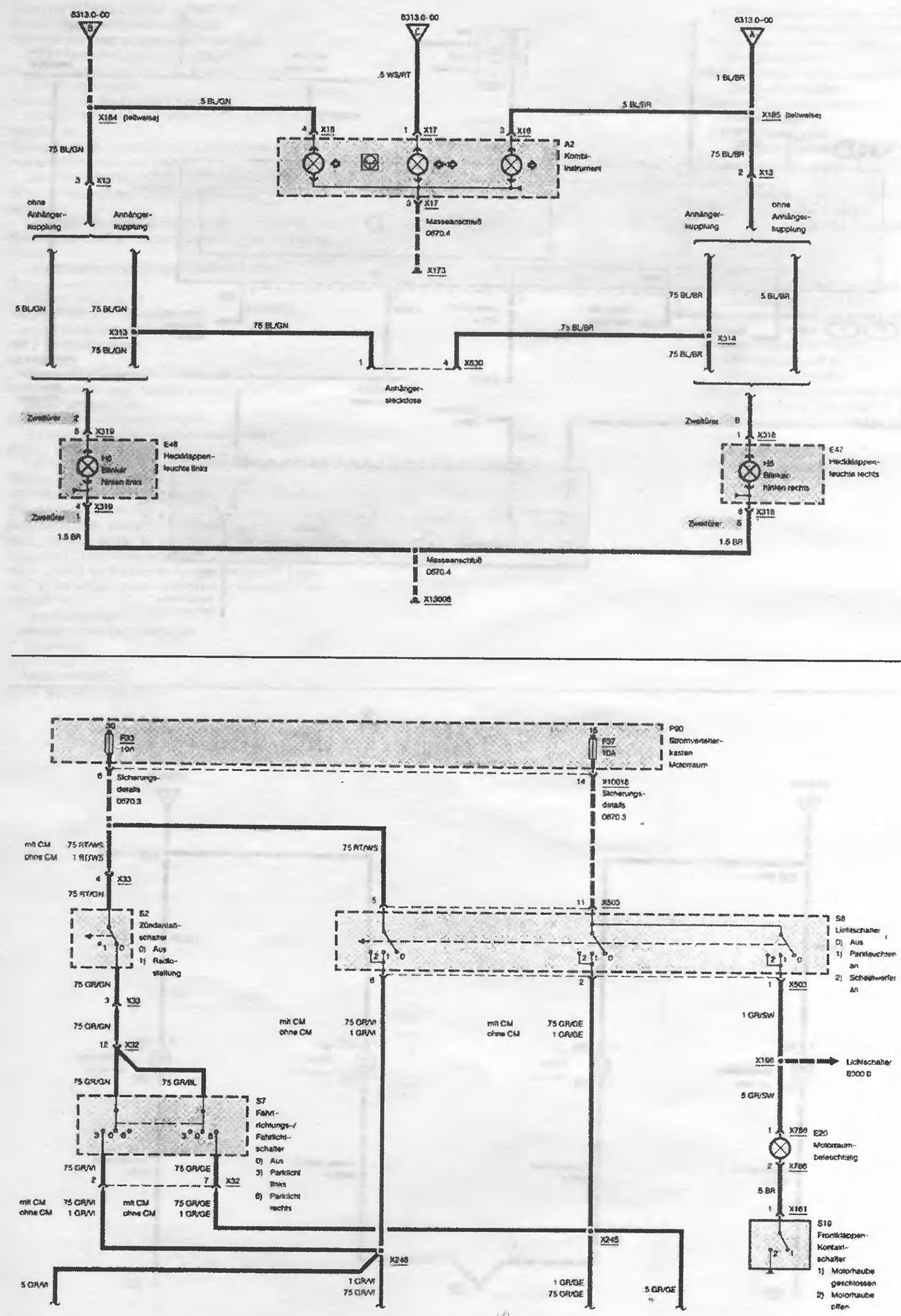

Электрические схемы — лист 18 (БМВ 3 серия E36 1990-2000: Электрооборудование: Электрические схемы)

Stromverteilerkasten Motorraum - Распределительная коробка в моторном отсеке
Sicherungsdetails - Детали схемы предохранителей
ZundanlaBschalter 0 = Aus 1 = Radiostellung - Выключатель зажигания 0 = выкл. 1 = положение радиоприемника
Fahrfichtungs-/ Fahrlichtschalter 0) Aus 1) Blinker links (angetippt) 2) Blinker links 3) Parklicht links 4) Blinker rechts(angetippt) 5) Blinker rechts 6) Parklicht rechts - Переключатель указателей поворотов и фар дальнего света 0) выкл. 1) Указатель поворота левый (касание) 2) Указатель поворота левый 3) Паркинг-огонь левый 4) Указатель поворота правый (касание) 5) Указатель поворота правый б) Паркинг-огонь правый
Lichtschalter 0) Aus 1) Parklichten an 2) Scheinwereferan - Переключатель света 0) выкл. 1) Включены стояночные огни 2) Включены фары
Lichtschalter - Переключатель света
Motorraumbeleuchtung - Освещение моторного отсека
Frontklappen-Kontaktschalter 1) Motorhaube geschlossen 2) Motorhaube offen - Контактный выключатель переднего капота 1) Капот моторного отсека закрыт 2) Капот моторного отсека открыт
