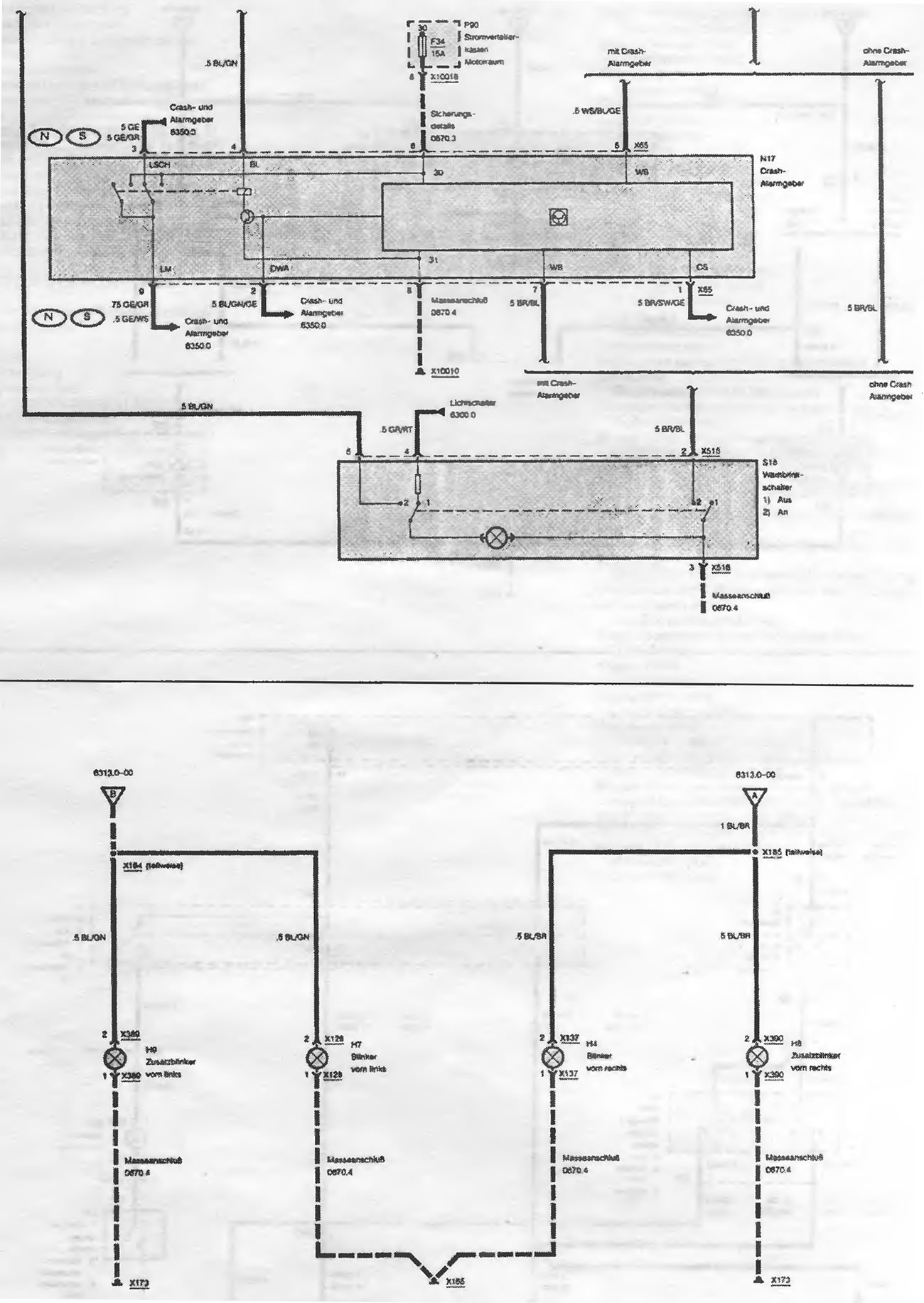

Электрические схемы — лист 17

• Stromverteilerkasten Motorraum - Распределительная коробка в моторном отсеке
• Sicheru ngsdetails - Детали схемы предохранителей
• Crash-Alarmgeber - Датчик Crash-сигнализации
• Lichtschalter - Выключатель света
• Warnblinkschalter 1) Aus 2) An - Выключатель аварийной сигнализации 1) выкл. 2) вкл.
• MasseanschluB - Точка подключения массы

Указатели поворотов / Аварийная сигнализация

• (teilweise) - (частично)
• Blinker vorn links - Указатель поворотов передний левый
• Zusatzblinker vorn links - Дополнительный указатель поворотов передний левый
• Instrumentenkombination - Комбинированный прибор
• Blinkervorn rechts - Указатель поворотов передний правый
• Zusatzblinkervorn rechts - Дополнительный указатель поворотов передний правый
• MasseanschluB - Подключение массы
