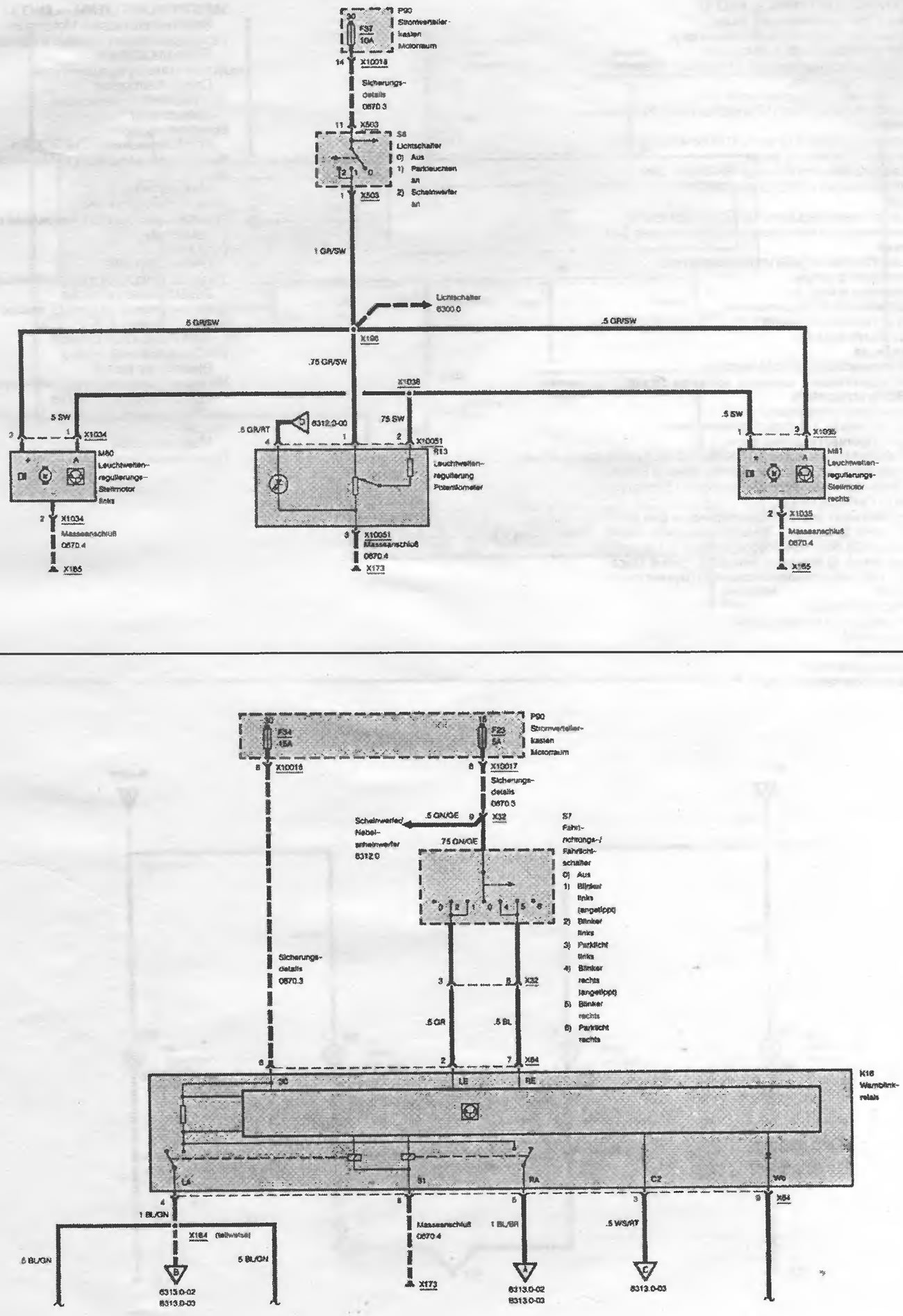

Электрические схемы — лист 16 (BMW 3 Series E36)

Фары / Противотуманные фары Система регулирования наклоном фар

• Stromverteilerkasten Motorraum - Распределительная коробка в моторном отсеке
• Sicherungsdetails - Детали схемы предохранителей
• Lichtschalter 0) Aus 1) Parklichten an 2) Scheinwerefer an - Переключатель света 0) выкл. 1) Включены стояночные огни 2) Включены фары
• Leuchtweitenregulierungs-Stellmotor links - Исполнительный мотор регулирования наклона фар левый
• Leuchtweitenregulierungs-Stellmotor rechts - Исполнительный мотор регулирования наклона фар правый
• Leuchtweitenregulierungspotentiometer - Потенциометр регулирования наклона фар
• MasseanschluB - Подключение массы

Указатели поворотов / Аварийная сигнализация

• Stromverteilerkasten Motorraum - Распределительная коробка в моторном отсеке
• Sicherungsdetails - Детали схемы предохранителей
• Scheinwerter/ Nebelscheinwerefer - Фары / Противотуманные фары
• Fanrrichtungs-/ Fahrlichtschalter 0) Aus 1) Blinker links (angetippt) 2) Blinker links 3) Parkli-cht links 4) Blinker rechts(angetippt) 5) Blinker rechts 6) Parkiicht rechts - Переключатель указателей поворотов и фар дальнего света 0) выкл. 1) Указатель поворота левый (касание) 2) Указатель поворота левый 3) Паркинг-огонь левый 4) Указатель поворота правый (касание) 5) Указатель поворота правый 6) Паркинг-огонь правый
• Warnblinkrelais - Реле аварийной сигнализации
• (teilweise) - (частично)
• MasseanschluB - Точка подключения массы
