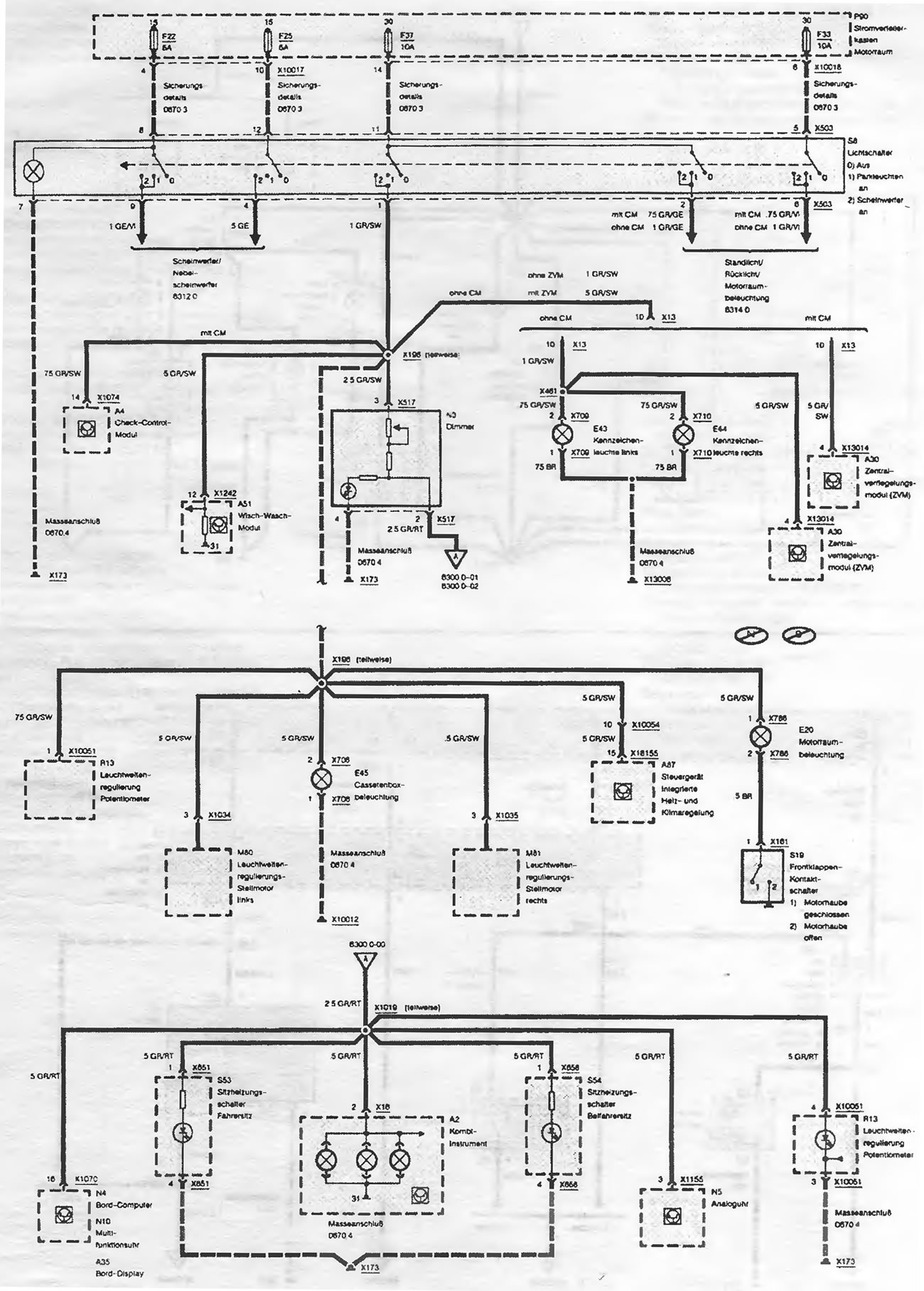

Электрические схемы — лист 13

            0

Переключатель света


  • Stromverteilerkasten Motorraum - Распределительная коробка в моторном отсеке
  • Sicherungsdetails - Детали схемы предохранителей
  • Lichtschalter 0) Aus 1) Parklichten an 2) Scheinwereferan - Переключатель света 0) выкл. 1) Включены стояночные огни 2) Включены фары
  • Scheinwerfer/Nebelscheinwerefer - Фары / Противотуманные фары
  • Standlicht / Rucklicht / Motorraumbeleuchtung - Стояночный свет / Фонари заднего хода / Освещение моторного отсека
  • teilweise - частично
  • ohne СМ - без СМ
  • ohne ZVM - без ZVM
  • mit ZVM - с ZVM
  • mit CM - с CM
  • Check-Control-Modul - Модуль чек-контроля
  • Wisch- Waschmodul - Модуль стеклочистителя, омывателя
  • Dimmer - Диммер
  • Kennzeichenleuchte links - Фонарь освещения номерного знака левый
  • Kennzeichenleuchte rechts - Фонарь освещения номерного знака правый
  • Zentralverriegelungsmodul - Центральный модуль системы замков с центральным управлением
  • MasseanschluB - Подключение массы
  • Leuchtweitenregulierungspotentiometer - Потенциометр регулирования наклона фар
  • Leuchtweitenregulierungs-Stellmotor links - Исполнительный мотор регулирования наклона фар левый
  • Leuchtweitenregulierungs-Stellmotor rechts - Исполнительный мотор регулирования наклона фар правый
  • Cassettenboxbeleuchtung - Освещение ящика для аудиокассет
  • MasseanschluB - Подключение массы
  • Steuergerat fur integrierte Heiz- und Klimaregelung - Блок управления объединенной системы регулирования отопителем и кондиционером
  • Motorraumbeleuchtung - Освещение моторного отсека
  • Frontklappen-Kontaktschalter 1) Motorhaube geschlossen 2) Motorhaube often - Контактный выключатель переднегокапота 1) Капот моторного отсека закрыт 2) Капот моторного отсека открыт
  • Bordcomputer - Бортовой компьютер
  • Borddisplay - Бортовой дисплей
  • Multifunktionsuhr - Многофункциональные часы
  • Sitzheizungsschalter Fahrersitz - Выключатель обогрева сидения водителя
  • Kombiinstrument - Комбинированный прибор
  • MasseanschluB - Подключение массы
  • Sitzheizungsschalter Beifahrersitz - Выключатель обогрева сидения переднего пассажира
  • Analoguhr - Аналоговые часы
  • Leuchtweitenregulierungspotentiometer - Потенциометр регулирования наклона фар
  • MasseanschluB - Подключение массы


Открыть большую картинку в новой вкладке »
