Электрические схемы — лист 8 (BMW 3 Series E36)

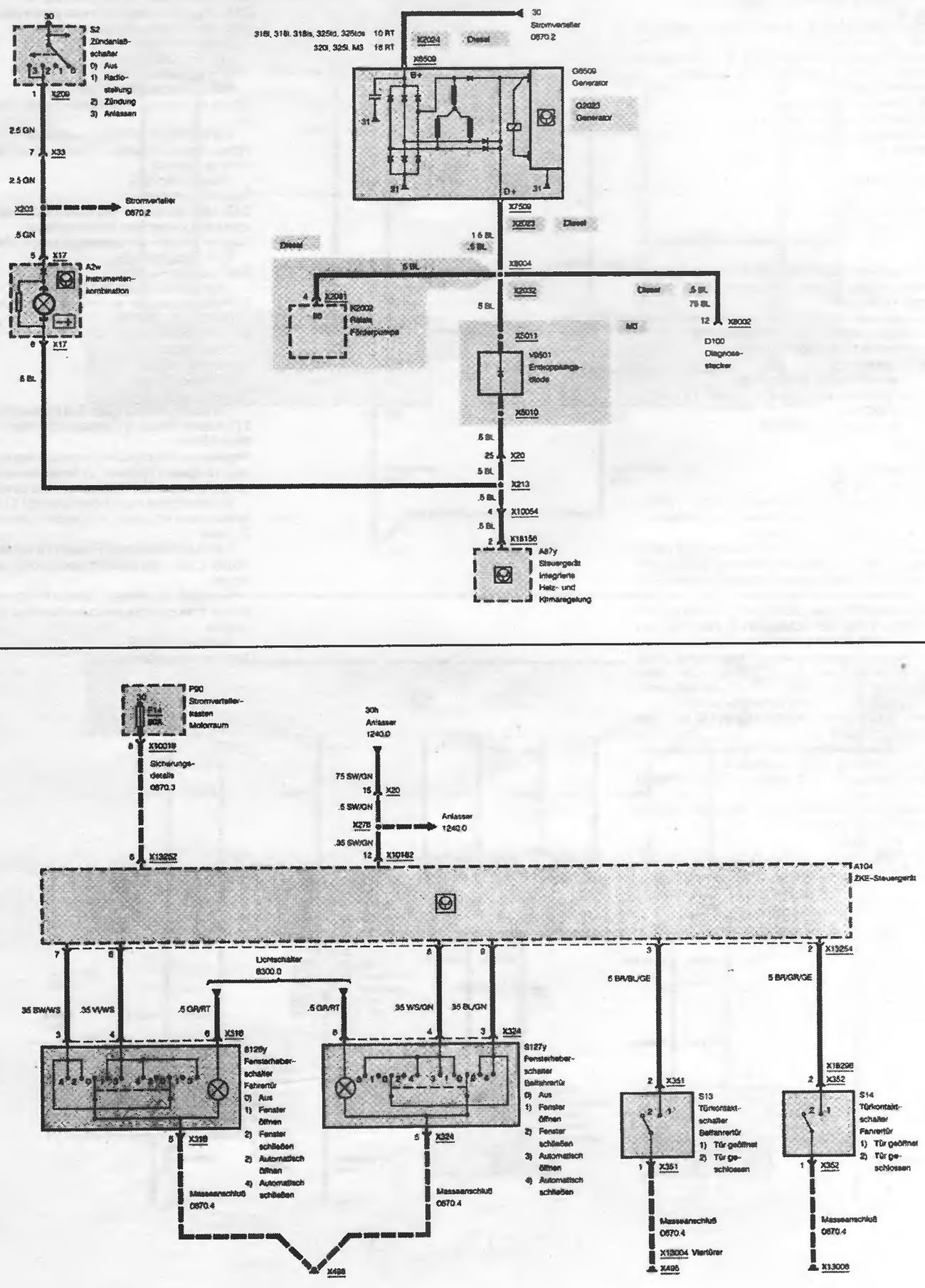

Генератор

• ZijndanlaBschalter 0 = Aus 1 = Radiostellung 2 = Ziindung 3 = Anlassen - Выключатель зажигания 0 = выкл. 1 = положение радиоприемника 2 = зажигание 3 = стартер
• Stromverteiler - Распределительная колодка
• Instrumentenkombination - Комбинированный прибор
• Generator - Генератор
• Relais Forderpumpe - Реле топливного насоса
• Entkopplungsdiode - Развязывающий диод
• Steuergerat fur integrierte Heiz- und Klimaregelung - Блок управления объединенной системы регулирования отопителем и кондиционером
• Diagnosestecker - Разъем диагностики

ZKE-Электрическая система управления стеклоподъемными механизмами. Передние двери

• Stromverteilerkasten Motorraum - Распределительная коробка в моторном отсеке
• Sicherungsdetails - Детали схемы предохранителей
• Anlasser - Стартер
• ZKE-Steuergerat - Блок управления ZKE
• Fensterheberschalter Fahrertur 0) Aus 1) Fenster offnen 2) Fenster schlieBen 3) Automatisch offnen 4) Automatisch schlieBen - Переключатель стеклоподъемного механизма, дверь водителя 0) Выкл. 1) Открывание окна 2) Закрывание окна 3) Открывание окна автоматическое 4) Закрывание окна автоматическое
• Fensterheberschalter Beifahrertur 0) Aus 1) Fenster offnen 2) Fenster schlieBen 3) Automatisch offnen 4) Automatisch schlieBen - Переключатель стеклоподъемного механизма, дверь переднего пассажира 0) Выкл. 1) Открывание окна 2) Закрывание окна 3) Открывание окна автоматическое 4) Закрывание окна автоматическое
• Tilrkontaktschalter Beifahrertur 1) TDrgeoffnet 2)TurQeschlossen - Контактный выключатель двери переднего пассажира 1) дверь открыта 2) дверь закрыта
• Tilrkontaktschalter Fahrertur l)Turgeoffnet 2) Tiirgeschlossen - Контактный выключатель двери водителя 1) дверь открыта 2) дверь закрыта
• MasseanschluB - Подключение массы
