Электрические схемы — лист 6

            0

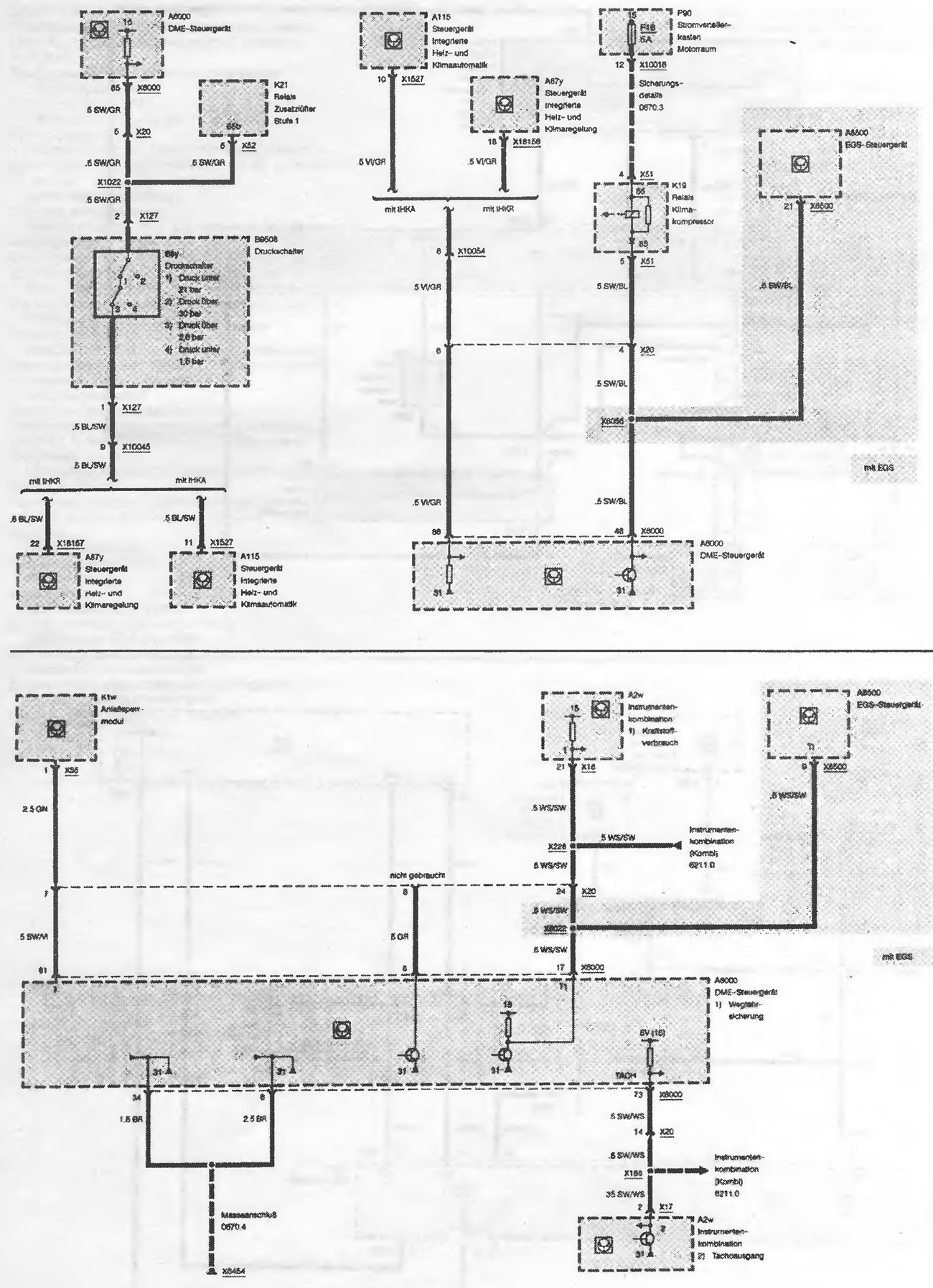

Электронная система управления двигателем (DME M1.7, Четырехцилиндровый двигатель М42/М43)


  • DME-Steuergerat - Блок управления DME
  • Relais Zusatzlufter Stufe 1 - Реле дополнительного вентилятора, скорость 1
  • Steuergerat fur integrierte Heiz- und Klimaautomatik - Блок управления объединенной автоматической системы отопления и кондиционирования
  • Steuergerat fur integrierte Heiz- und Klimaregelung - Блок управления объединенной системы регулирования отопителем и кондиционером
  • mit IHKA - с объединенной автоматической системой отопления и кондиционирования
  • mit IHKR - с объединенной системой регулирования отопителем и кондиционером
  • Druckschalter 1) Druck unter 21 bar 2) Druck iiber 30 bar 3) Druck uber 2,8 bar 4) Druck unter 1,8 bar - Клапан давления 1) Давление ниже 21 бар 2) Давление выше 30 бар 3) Давление выше 2,8 бар 4) Давление ниже 1,8 бар
  • Stromverteilerkasten Motorraum - Распределительная коробка в моторном отсеке
  • Sicherungsdetails - Детали предохранителей
  • Relais Klimakompressor - Реле компрессора кондиционера
  • EGS-Steuergerat - Блок управления EGS
  • DME-Steuergerat - Блок управления DME

Электронная система управления двигателем (DME Ml.7, Четырехцилиндровый двигатель М42/М43)


  • AnlaBsperrmodul - Модуль блокировки запуска двигателя
  • Instrumentenkombination 1) Kraftstoffverbrauch - Комбинированный прибор 1) Расход топлива
  • DME-Steuergerat - Блок управления DME
  • Instrumentenkombination (Kombi) - Комбинированный прибор (комби)
  • Instrumentenkombination 2) Tachoausgang - Комбинированный прибор 2) Выход спидометра
  • MasseanschluB - Точка подключения массы


Открыть большую картинку в новой вкладке »
