Цвета проводов
- Bl — Голубой
- Br — Коричневый
- Ge — Желтый
- Gr — Серый
- Gn — Зеленый
- Vi — Фиолетовый
- Ws — Белый
- Or — Оранжевый
- Rt — Красный
- Sw — Черный

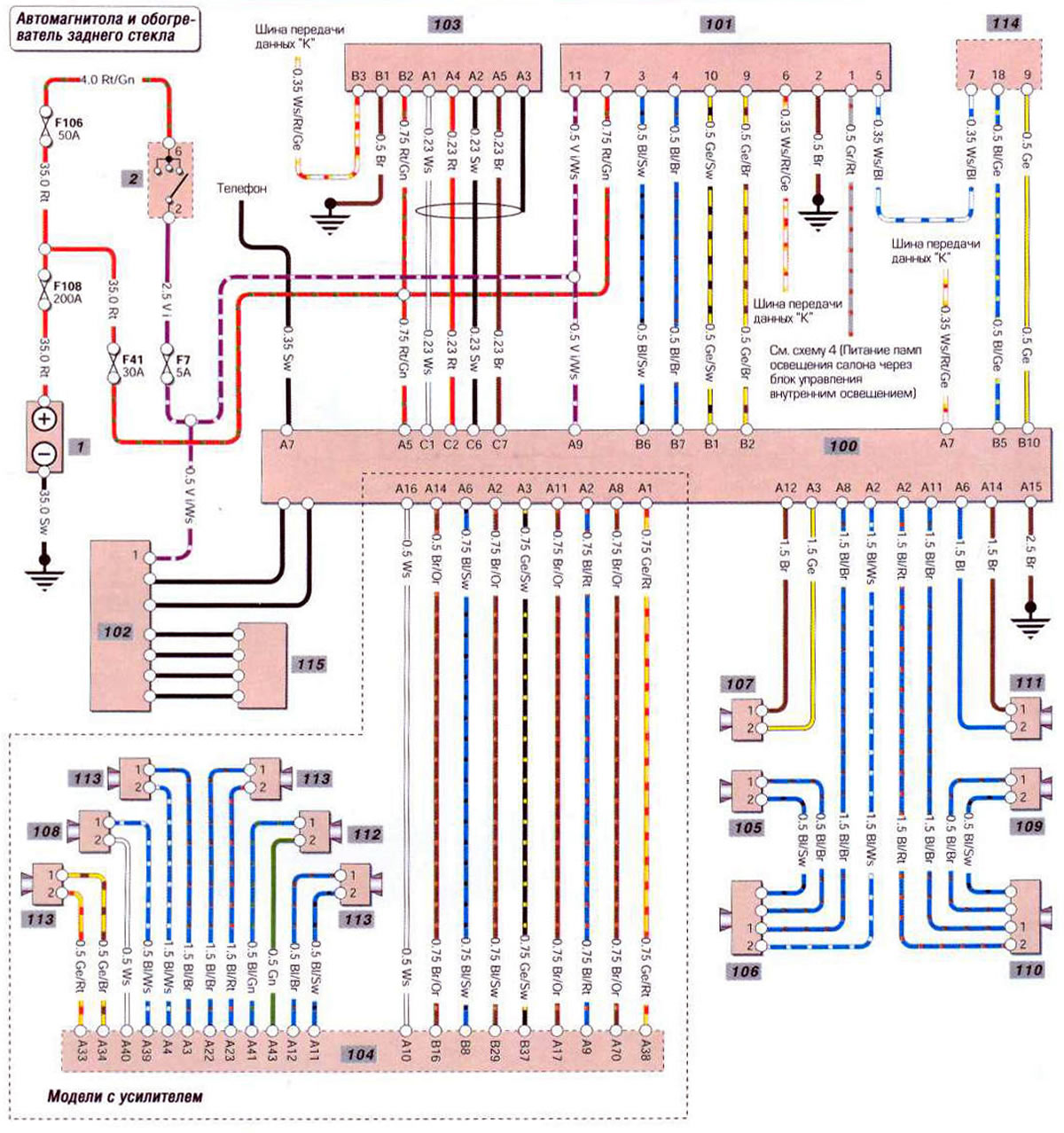

Обозначения на схеме
- 1 Аккумулятор
- 9 Выключатель зажигания
- 100 Автомагнитола
- 101 Блок управления бортовым компьютером
- 102 Антенный блок
- 103 Проигрыватель CD писков
- 104 Усилитель автомагнитолы
- 105 Левый передний высокочастотный динамик
- 106 Правый передний динамик
- 107 Левый задний динамик
- 109 Левый передний динамик средних частот
- 109 Правый передний высокочастотный динамик
- 110 Правый передний динамик
- 111 Правый задний динамик
- 119 Правый передний динамик средних частот
- 113 Передний низкочастотный динамик
- 114 Блок управления системой навигации
- 115 Обогреватель заднего стекла
