Цвета проводов
- Bl — Голубой
- Br — Коричневый
- Ge — Желтый
- Gr — Серый
- Gn — Зеленый
- Vi — Фиолетовый
- Ws — Белый
- Or — Оранжевый
- Rt — Красный
- Sw — Черный

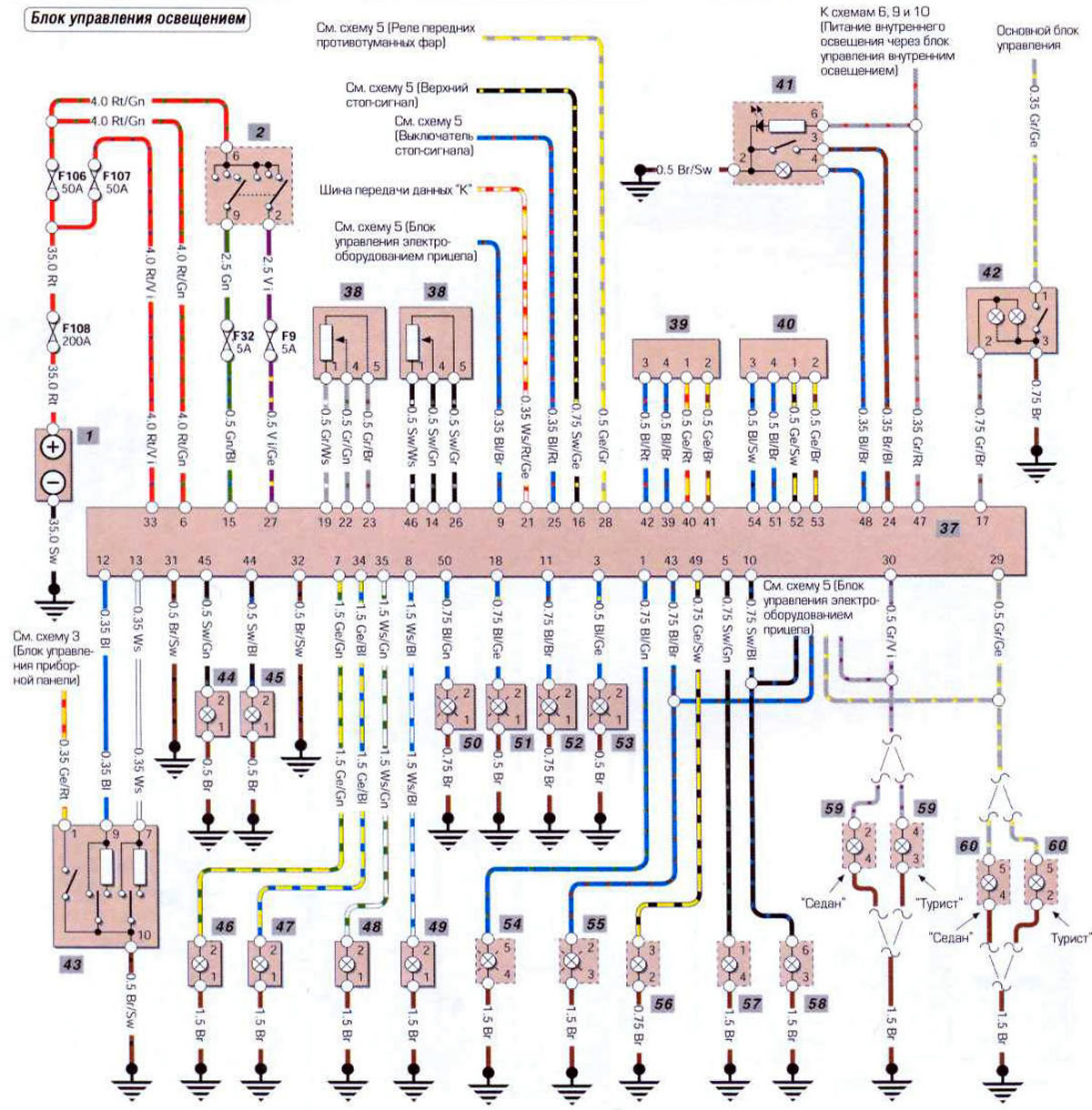

Обозначения на схеме
- 1 Аккумулятор
- 2 Выключатель зажигания
- 37 Блок управления освещением
- 38 Датчик нагрузки не ось (система управления светом фар)
- 39 Электродвигатель регулировки света левой фары
- 40 Электродвигатель регулировки света правой фары
- 41 Выключатель аварийной сигнализации/системы центральной блокировки
- 42 Помпы освещения номерного знака/выключатель открытой двери багажного отделения
- 43 Выключатепь указателей поворота/ближнего света фар
- 44 Передний левый парковочный огонь
- 45 Передний правый парковочный огонь
- 46 Левая фара (ближний свет)
- 47 Правая фара (ближний свет)
- 48 Левая фара (дальний свет)
- 49 Правая фара (дальний свет)
- 50 Передний левый указатель поворота
- 51 Левый боковой указатель поворота
- 52 Передний правый указатель поворота
- 53 Правый боковой указатель поворота
- 54 Новый задний указатель поворота
- 55 Правый задний указатель поворота
- 56 Правый задний противотуманный фонарь
- 57 Левый стоп-сигнал
- 59 Правый стоп-сигнал
- 59 Левый задний габаритный огонь
- 60 Правый задний габаритный огонь
