Цвета проводов
- Bl — Голубой
- Br — Коричневый
- Ge — Желтый
- Gr — Серый
- Gn — Зеленый
- Vi — Фиолетовый
- Ws — Белый
- Or — Оранжевый
- Rt — Красный
- Sw — Черный

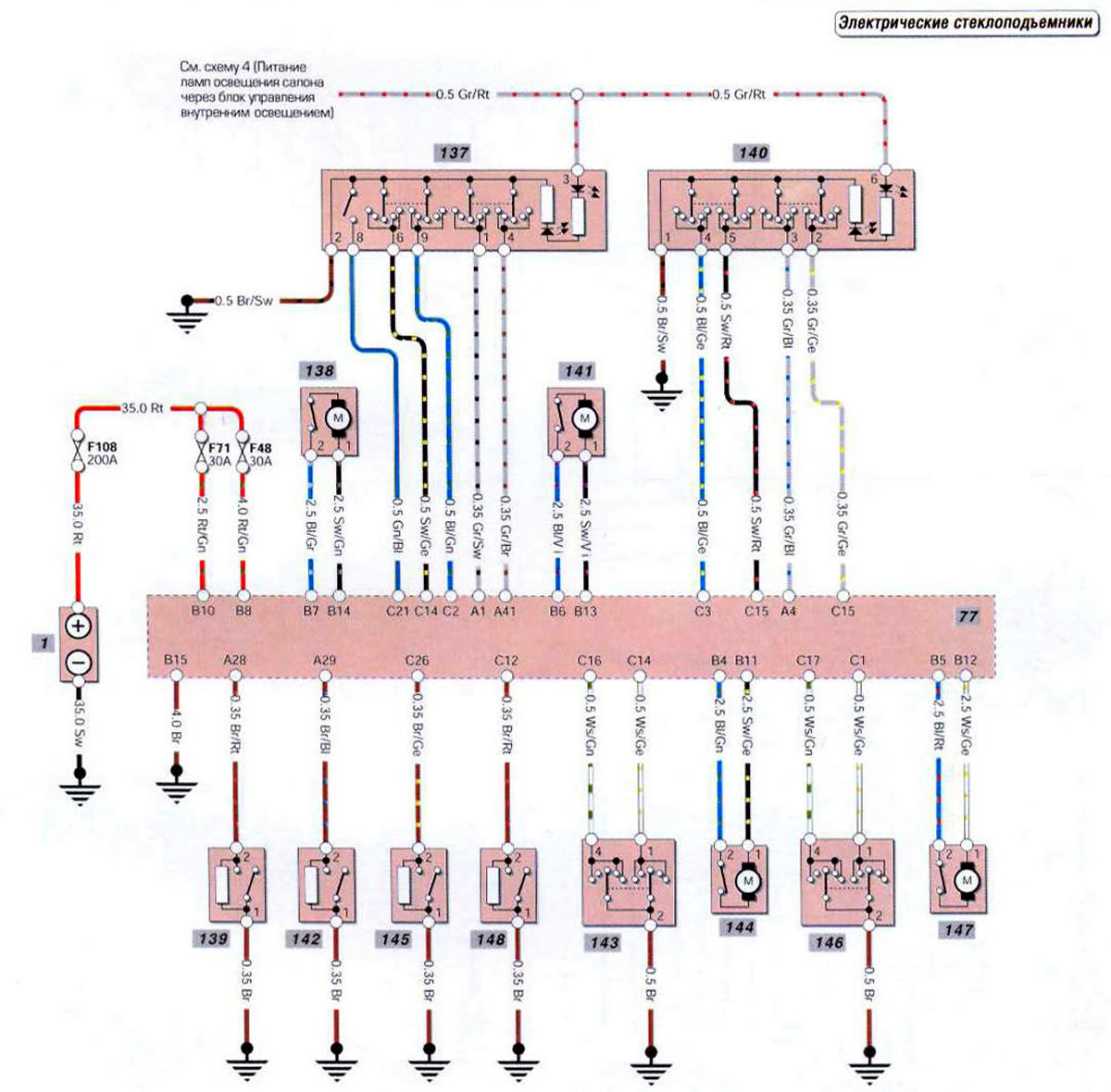

Обозначения на схеме
- 1 Аккумулятор
- 77 Основной блок управления
- 137 Выключатель двери водителя
- 138 Электродвигатель стеклоподъемника двери водителя
- 139 Выключатель электродвигателя стеклоподъемника двери водителя
- 140 Выключатель двери пассажира
- 141 Электродвигатель стеклоподъемника двери пассажира
- 145 Выключатель электродвигателя стеклоподъемника двери пассажира
- 143 Выключатель левой задней двери
- 144 Электродвигатель стеклоподъемника левой задней двери
- 145 Выключатель электродвигателя стеклоподъемника левой задней двери
- 146 Выключатель правой задней двери
- 147 Электродвигатель стеклоподъемника правой задней двери
- 148 Выключатель электродвигателя стеклолодъемника правой задней двери
