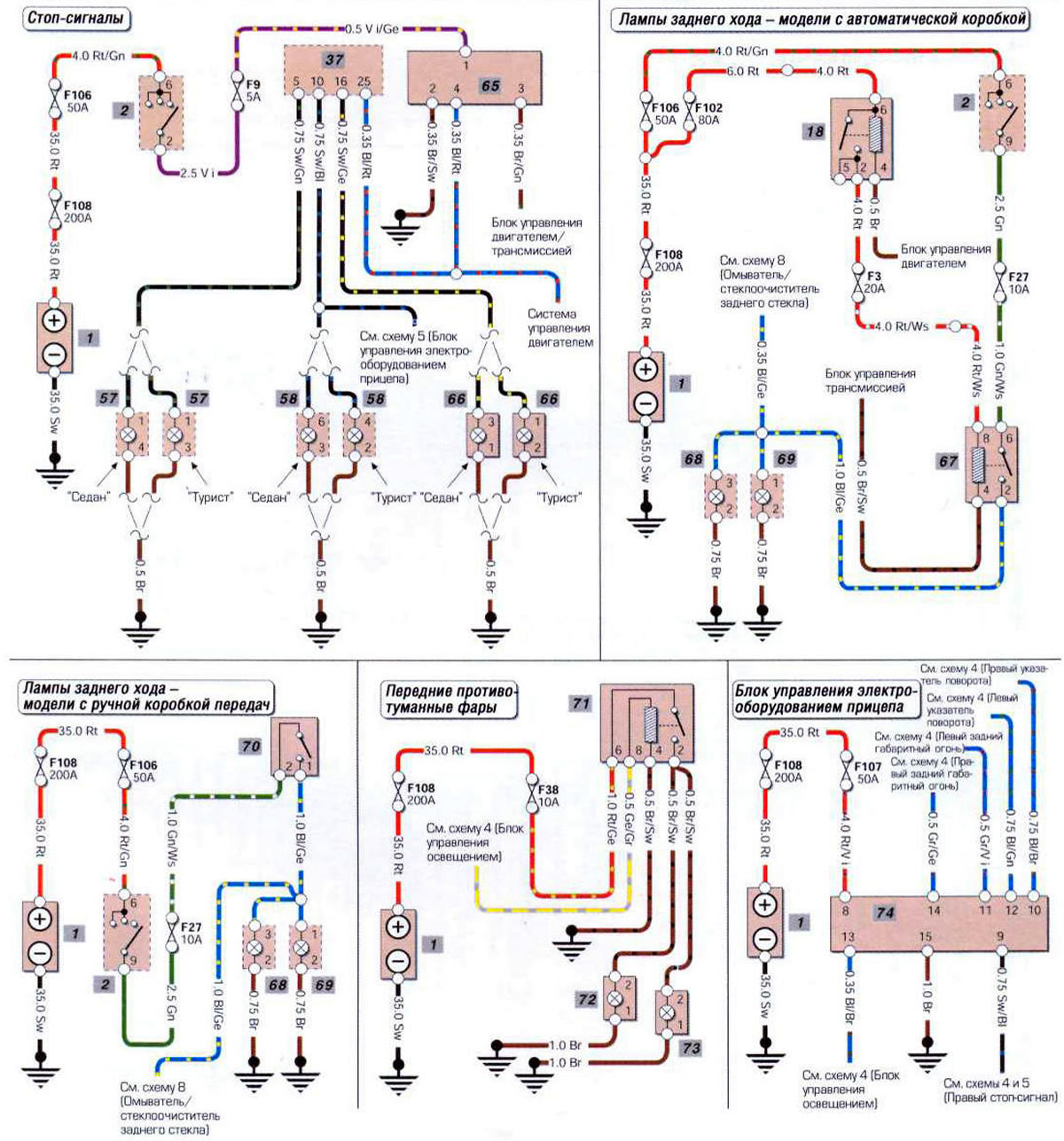

Открыть большую картинку в новой вкладке »
Цвета проводов
- Bl — Голубой
- Br — Коричневый
- Ge — Желтый
- Gr — Серый
- Gn — Зеленый
- Vi — Фиолетовый
- Ws — Белый
- Or — Оранжевый
- Rt — Красный
- Sw — Черный
Обозначения на схеме
- 1 Аккумулятор
- 8 Выключатель зажигания
- 18 Реле системы управления двигателем
- 37 Блок управления освещением
- 57 Левый стоп-сигнал
- 58 Правый стоп-сигнал
- 65 Выключатель стоп-сигнала
- 66 Верхний стоп-сигнал
- 67 Реле ламп заднего хода
- 68 Левая пампа заднего хода
- 69 Правая пампа заднего хода
- 70 Выключатель ламп заднего хода
- 71 Реле передних противотуманных фар
- 78 Левая передняя противотуманная фара
- 73 Правая передняя противотуманной фаре
- 74 Блок управления электрооборудованием прицепа
