Цвета проводов
- Bl — Голубой
- Br — Коричневый
- Ge — Желтый
- Gr — Серый
- Gn — Зеленый
- Vi — Фиолетовый
- Ws — Белый
- Or — Оранжевый
- Rt — Красный
- Sw — Черный

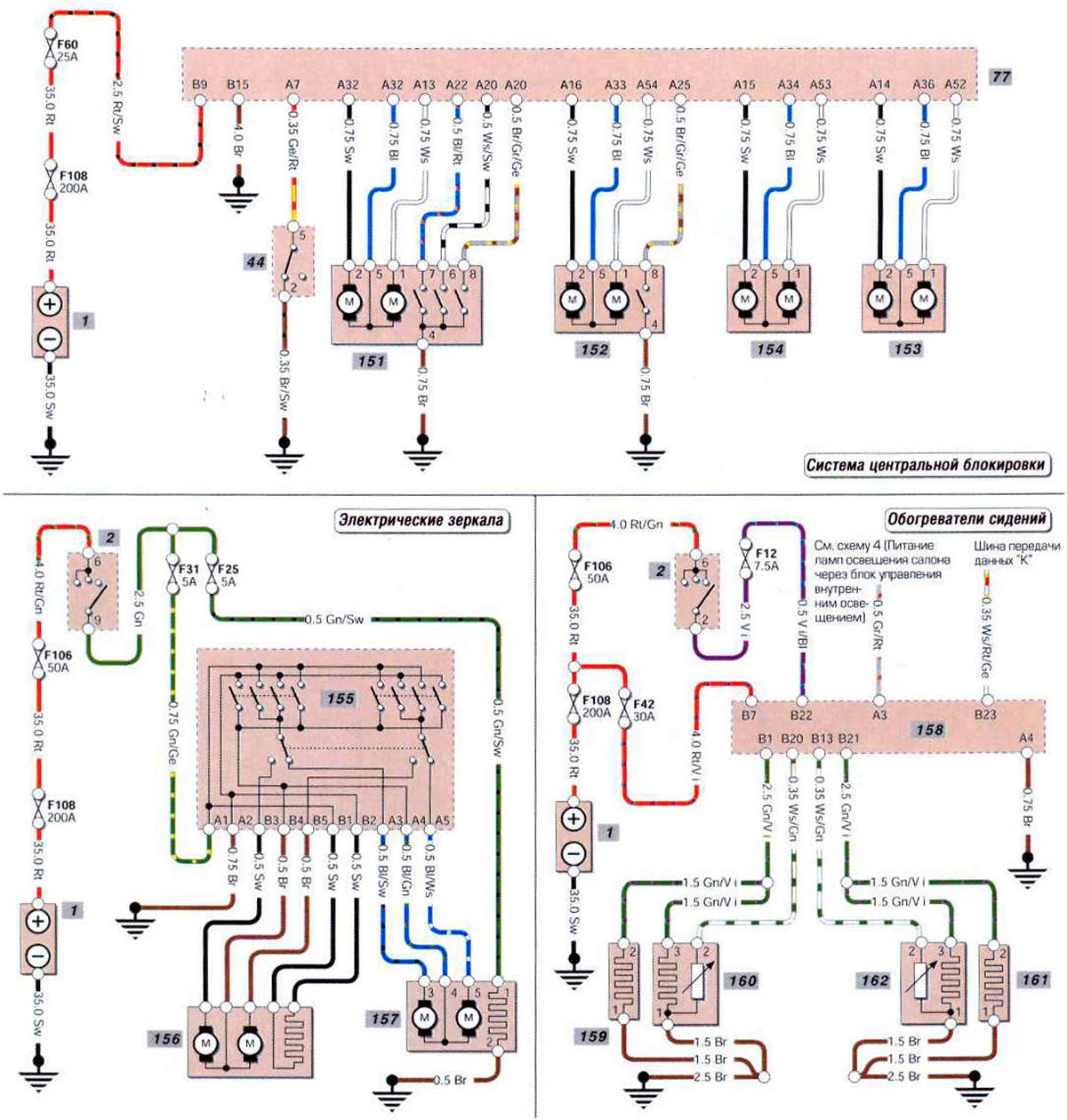

Обозначения на схеме
- 1 Аккумулятор
- 2 Выключатель зажигания
- 44 Выключатель аварийной сигнализации/ системы центральной блокировки
- 77 Основной блок управления
- 151 Узел замка двери водителя
- 152 Узел замка двери пассажира
- 153 Замок левой задней двери
- 154 Замок правой задней двери
- 155 Выключатель управление зеркалами
- 156 Узел зеркала на двери водителя
- 157 Узел зеркала на двери пассажира
- 158 Блок управления центральными выключателями
- 159 Обогреватель спинки сиденья водителя
- 160 Обогреватель подушки сиденья водителя
- 161 Обогреватель спинки сиденья пассажира
- 162 Обогреватель подушки сиденья пассажира
