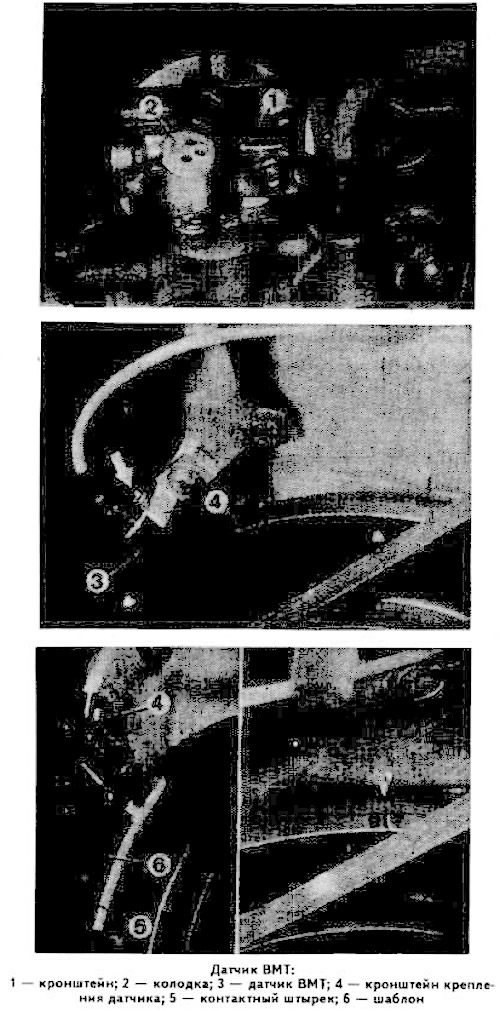

Отсоедините колодку 2.
Выньте кверху датчик ВМТ 3 из кронштейна 4.
Ослабьте болты крепления кронштейна 4.

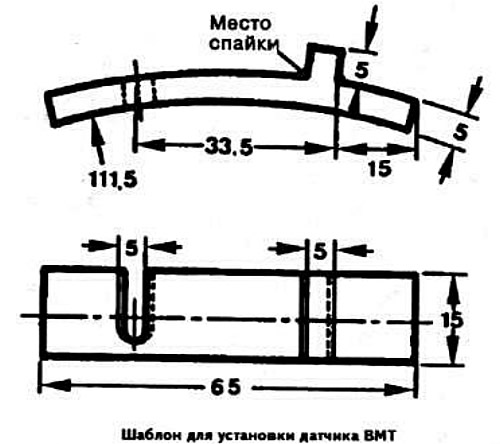

Наденьте шаблон 6 (изготовить по прилагаемому чертежу) на контактный штырек 5.

Подвести датчик ВМТ до упора в шаблон.
В этом положении затяните болты крепления кронштейна 4.
При установке датчика ВМТ обеспечьте совладение метки ОТ (положение ВМТ) на маховике двигателя с приливом на крышке привода механизма газораспределения.
