Особенности снятия и установки датчика-распределителя зажигания (BMW 5 Series E12)

Снятие

Не забудьте отсоединить провод между бесконтактным датчиком и разъемом, соединяющим датчик-распределитель зажигания с коммутатором.

Следите за тем, чтобы пружинные защелки не притягивались постоянным магнитом.

Установка

Поверните ротор датчика-распределителя зажигания против часовой стрелки так, чтобы выдержать размер «А» 3,5 см до риски на корпусе датчика-распределителя (см. фото).





Вставьте распределитель в кронштейн.

Установите момент зажигания.

Замена бесконтактного датчика-распределителя зажигания

Снимите ротор и пылезащитный экран.

Снимите вакуумный регулятор опережения зажигания.

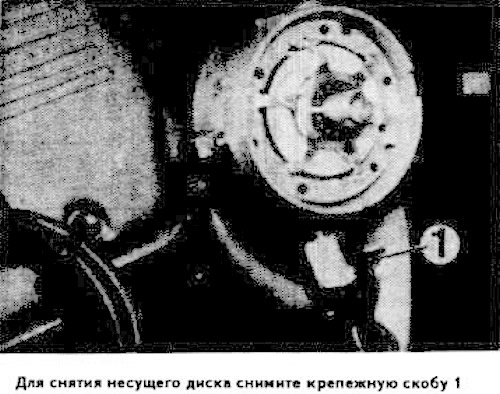

Снимите скобку крепления 1 и осторожно по прямой линии выньте несущий диск.

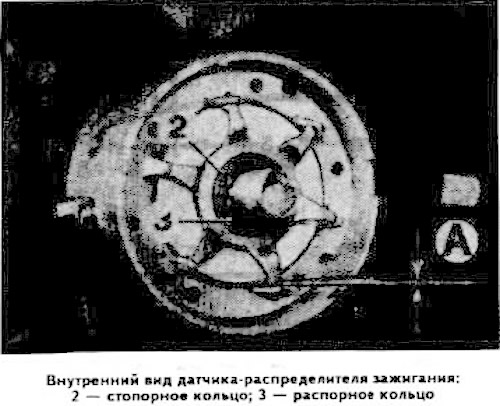

Поверните ротор так, чтобы его зубцы совпадали с зубцами статора и измерьте зазор «А» (см. фото), которое должно быть равно 0,35-0,70 мм.



Снимите стопорное кольцо 2.

Снимите распорное кольцо 3.

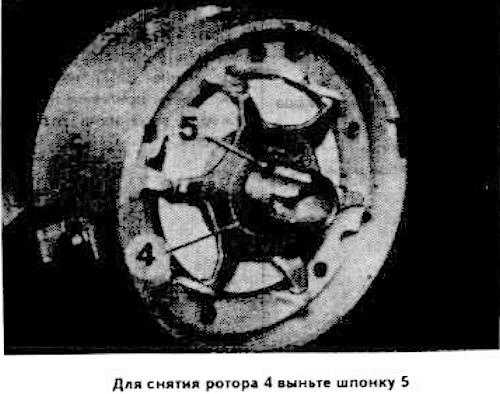

Осторожно выньте ротор 4 двумя отвертками, вставленными с противоположных сторон, предварительно вынув шпонку 5.



Снимите упорную шайбу 7.

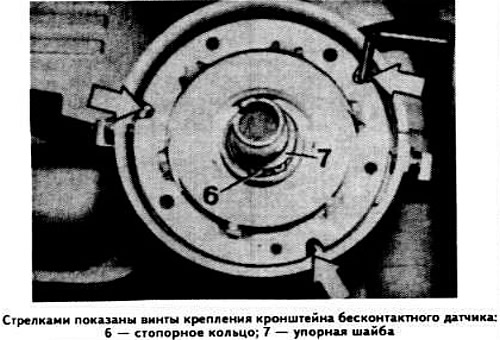

Выверните три винта крепления кронштейна бесконтактного датчика (показаны стрелками на фото).



Снимите стопорное кольцо 6.

Отожмите скобки крепления и выньте кронштейн с бесконтактным датчиком.

Снимите бесконтактный датчик с кронштейна.

Установка нового бесконтактного датчика ведется в порядке, обратном снятию, с учетом следующего:

• направьте лепестковые выводы датчика в сторону выреза на несущем диске;
• при установке ротора совместите вырез его втулки с канавкой валика;
• при установке вакуумного регулятора поверните статор влево.

Проверка датчика-распределителя зажигания

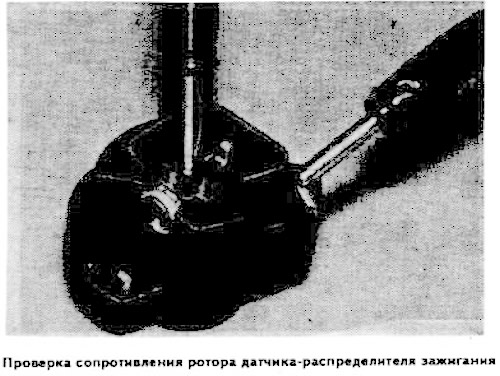

Проверьте сопротивление ротора распределителя (см. фото). Сопротивление ротора с помехоподавляющим резистором должно быть равно 5000 Ом.

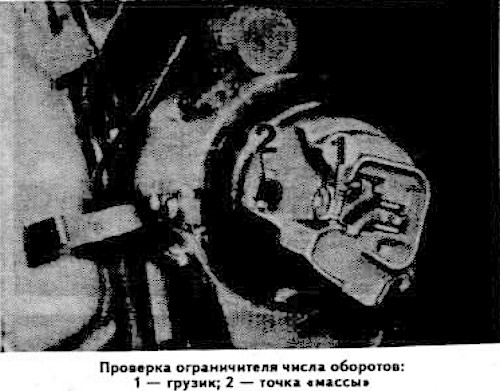

Проверьте, что ограничитель числа оборотов включается при замыкании тока зажигания на массу 2 грузиком регулятора 1.
