Снятие и установка стартера (BMW 5 Series E34)

Стартер расположен сбоку от места соединения двигателя с коробкой передач и снимается наверх.

Снятие

Внимание: Во избежание короткого замыкания отключать аккумулятор.

На моделях 518i, 520i, 525i: Отключить провод массы от аккумулятора.

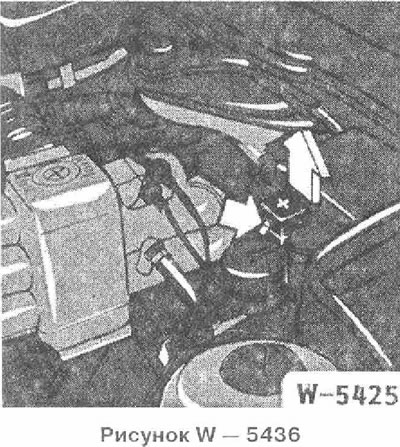

На моделях 530i, 535i, 524td, 525tds: Клемму аккумулятора отключать на соединителе на переборке.

Внимание: При отключении аккумулятора стирается информация в электронных устройствах памяти, например накопитель неисправностей двигателя или память охранного кода радиоприемника. При отключении аккумулятора соблюдать указания раздела "Снятие и установка аккумулятора".

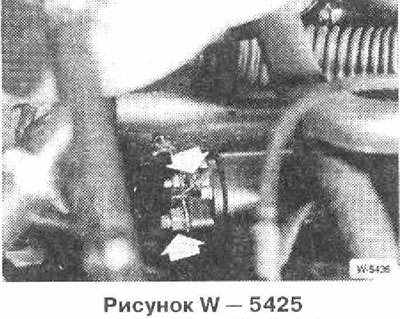

Отсоединить провода от стартера с клеммы 30 (толстый провод, идущий непосредственно к положительному полюсу аккумулятора) и клеммы 50 (тонкий провод, от выключателя зажигания).

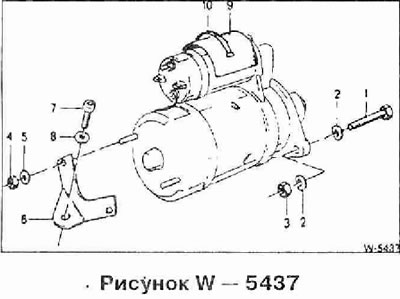

Отвернуть две гайки 3 стартера. Для удержания болтов требуется Torx-ключ Е14. Если к гайкам трудно добраться, снять расширительный бачок и отодвинуть в сторону водяные шланги в районе стартера. К тому же имеется специальный изогнутый ключ фирмы HAZET для снятия стартера.

Отвернуть болт 7 с задней опоры стартера и сначала сместить стартер вперед, а затем вытащить.

Установка

Установка стартера производится в обратной последовательности. Не забыть установить прокладочные шайбы болтов крепления.

Закрепить водяные шланги новыми хомутами.

Если охлаждающая жидкость сливалась, залить ее в двигатель.

Подключить провод массы к аккумулятору или к соединителю.
