Снятие
Отключить провод массы от аккумулятора.
Четырехцилиндровый двигатель с карбюратором
Поднять автомобиль.
Отвернуть кронштейн на стартере.
Отсоединить провода от тягового реле.

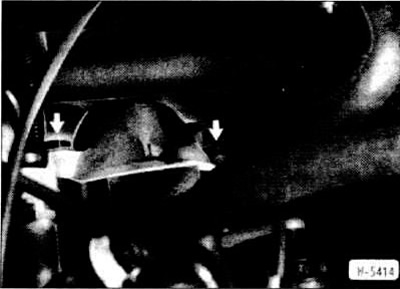

Отвернуть гайки, вытащить стартер.
Четырехцилиндровый двигатель с устройством впрыска L-Jetronic
Слить охлаждающую жидкость (см. раздел «Замена охлаждающей жидкости»).
Поднять автомобиль.
Отсоединить шланги отопителя внизу в районе стартера.
Отвернуть гайки.
Снять воздушный фильтр с расходомером.
Снять гофрированный чехол и опору с воздухосборником.
Отсоединить провода от клемм 30 и 50 на стартере.
Снять опорный щит.
Отвернуть крепление снизу и снять стартер.
Шестицилиндровый двигатель М20 В20/В23
Снять корпус воздушного фильтра с расходомером воздуха.
Поднять автомобиль.
Отключить провода от клемм 30 и 50.
Снять опорный щит и нижнее крепление.
Слить охлаждающую жидкость (см. раздел «Замена охлаждающей жидкости»).
Отсоединить шланги отопления.
Отвернуть гайки.
Вытащить стартер наверх.
Установка
Установка стартера производится в обратной последовательности.
Закрепить шланги отопления новыми хомутами.
Если сливалась, залить охлаждающую жидкость и удалить воздух из системы охлаждения (см. раздел «Замена охлаждающей жидкости»).
Установить корпус воздушного фильтра с расходомером воздуха (см. раздел «Снятие и установка воздушного фильтра»).

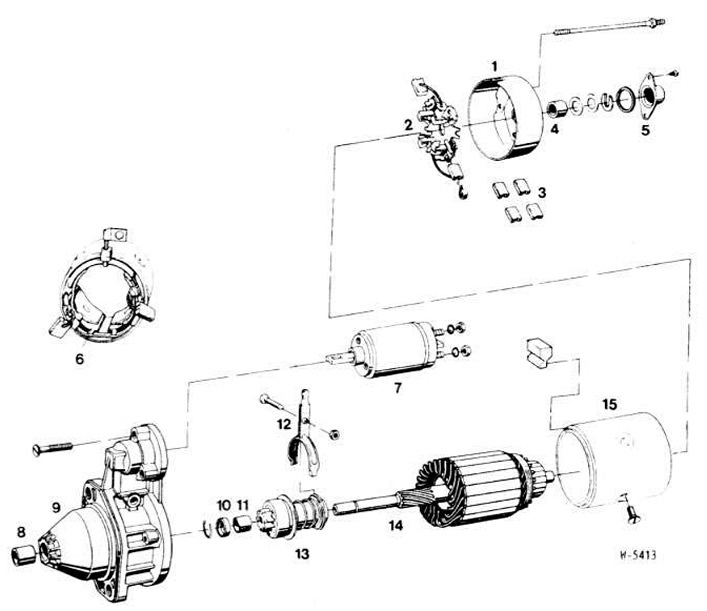

1 Корпус коллектора
2 Щеткодержатель
3 Комплект угольных щеток
4 Металлокерамическая втулка
5 Крышка
6 Обмотка возбуждения
7 Тяговое реле
8 Металлокерамическая втулка
9 Корпус привода
10 Упорное кольцо
11 Металлокерамическая втулка
12 Рычаг-вилка
13 Зубчатое колесо
14 Якорь
15 Корпус полюсов
