Замена и проверка угольных щеток генератора и регулятора напряжения (BMW 3 Series E30)

Проверка угольных щеток производится в рамках регламента технического обслуживания автомобиля через каждые 60000 км.

Снятие

Снятие угольных щеток возможно без снятия генератора.

Отключить провод массы от аккумулятора.

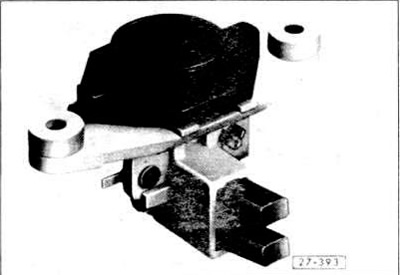

Регулятор напряжения Bosch

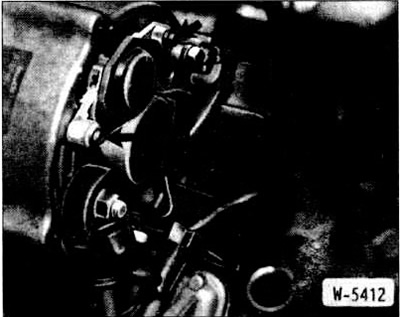

Отвернуть с задней стороны генератора регулятор напряжения с щеткодержателем и осторожно вытащить.

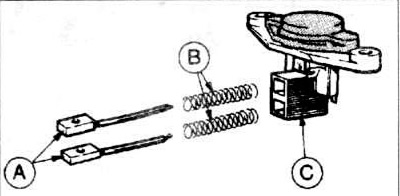

Заменить угольные щетки, если их длина составляет менее 5 мм, для чего отпаять токоподводы.

Проверить износ контактных колец, при необходимости обточить и отшлифовать.

Очистить контактные поверхности и проверить упругость контактных пружин, если необходимо, заменить.

Установка

Для того чтобы при подпаивании новых щеток припой не попадал в оплетку щеток, придерживать оплетку пинцетом.

Внимание: Из-за попадания припоя оплетка становится жесткой и ломкой, а щетки непригодными.

Изоляция должна зажиматься в проушинах рядом с местом пайки.

После установки проверить легкость перемещения щеток в щеткодержателе.

Поставить и закрепить регулятор напряжения сначала одним винтом, а затем прижать его и закрепить окончательно.

Подключить провод массы к аккумулятору.

Регулятор напряжения Motorola

Снятие

Отвернуть с задней стороны генератора конденсатор фильтра радиопомех.

Отсоединить разъем регулятора напряжения и снять регулятор.

Установка

Вставить регулятор напряжения.

Внимание: Цвета проводов должны совпадать с цветами контактов.

Привернуть конденсатор фильтра радиопомех.

Проверить и, если требуется, откорректировать уровень электролита в аккумуляторе.

На шестицилиндровых и дизельных двигателях: проверить емкость отвода газов и, если требуется, опустошить.
