Генератор работает от коленчатого вала через клиново-ременную передачу. При этом ротор вращается а стационарной обмотке статора с примерно удвоенной по отношению к двигателю скоростью.
Ток протекает по обмотке возбуждения через угольные щетки и контактные кольца. При этом образуется магнитное поле. Положение магнитного поля по отношению к обмотке статора постоянно изменяется в соответствии с вращением ротора. Благодаря этому производится переменный ток.
Так как аккумулятор может заряжаться только постоянным током, выпрямитель на диодной плате преобразует переменный ток в постоянный. Регулятор напряжения изменяет значение тока заряда путем включения и отключения обмотки возбуждения в соответствии со степенью заряженности аккумулятора. Одновременно регулятор напряжения поддерживает постоянное значение рабочего напряжения на уровне около 14 В независимо от числа оборотов.
Внимание: В отличие от генераторов постоянного тока ни в коем случае не давать работать генератору переменного тока без аккумулятора.

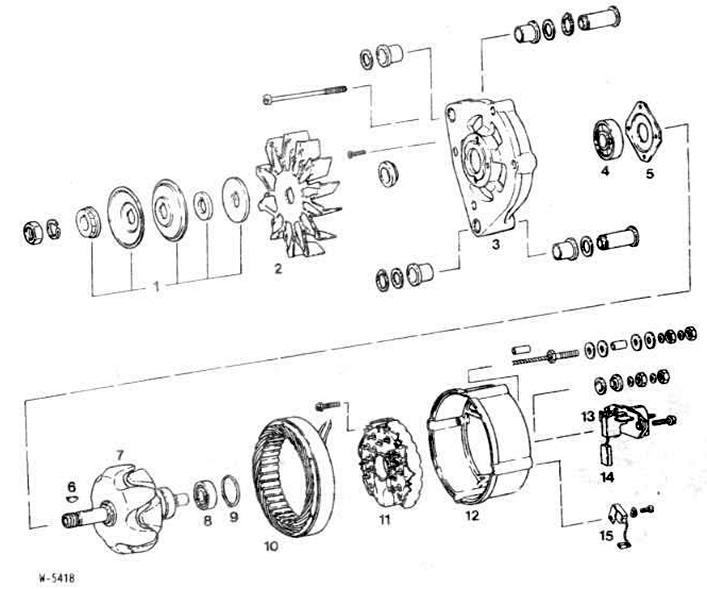

1 Ременной шкив
2 Крыльчатка вентилятора
3 Передняя часть корпуса
4 Приводной подшипник
5 Крышка
6 Шпонка
7 Ротор
8 Радиальный шарикоподшипник задний
9 Кольцо круглого сечения
10 Статор
11 Плата диодов
12 Задняя часть корпуса
13 Регулятор напряжения
14 Комплект угольных щеток
15 Конденсатор фильтра радиопомех
