Замена / проверка щеток генератора / реле-регулятора (BMW 5 Series E39)

Снятие генератора BOSCH

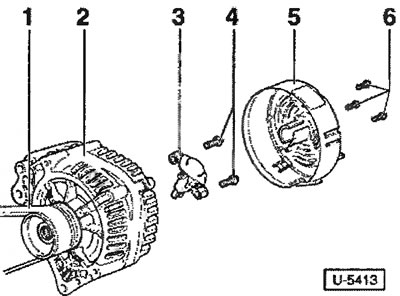

Снять поликлиновой ремень «1» и генератор «2».

Вывернуть 3 винта «6» крепления защитной крышки «5» генератора.

Вывернуть с обратной стороны генератора 2 винта «4» крепления реле-регулятора «3» и осторожно его снять.

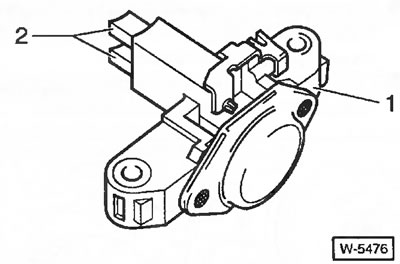

Если длина щеток «2» составляет 5 мм и менее, щетки замените. Для этого жилы соединительных проводов отпаять.

Контактные кольца проверить на износ, при необходимости тонко обточить и полировать.

Очистить контактные поверхности, проверить натяжение контактных пружин, при необходимости пружины заменить.

Установка

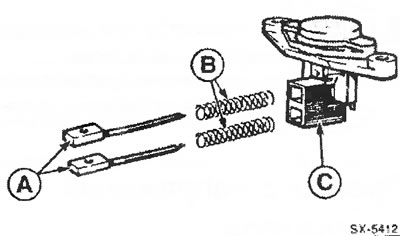

Щетки «А» и пружины «В» вставить в щеткодержатель «С» и припаять соединительные провода.



Чтобы при припаивании новой щетки припой не поднимался по припаиваемой жиле, ее нужно охватить пинцетом.

Внимание: При распространении припоя по жиле она становится жесткой, в результате чего щетка приходит в негодность.

Изолирующий рукав жилы необходимо закрепить рядок, с местом лайки имеющимся ушком.

После установки новых щеток проверить легкость их хода в щеткодержателе.

Реле-регулятор сначала от руки закрепить одним винтом, затем осторожно поджать в конечное местоположение и затянуть оба винта.

Привернуть защитную крышку задней части генератора.

Установить генератор.

Снятие генератора VALEO

Снять генератор.

Вывернуть 3 винта крепления защиты крышки генератора.

Вывернуть 2 винта и гайку креплен реле-регулятора и осторожно его снять.

Установка

Новый реле-регулятор с монтаж1 крышкой установить и легко привернуть

Снять монтажную крышку движение вверх.

Установить прилагаемую крышку. Болт крепления М4 затянуть моментом 2 Нм, винты М5 — моментом 4 Нм.

Установить и привернуть защитную крышку.

Установить генератор.
