Снятие и установка / проверка звукового сигнала (BMW 5 Series E39)

С правой стороны позади переднего бампера установлено по одному звуковому сигналу высокого и низкого тона. Для защиты контактов звукового сигнала между кнопкой включения и звуковым сигналом установлено реле. При включении звукового сигнала ток цепи управления работой реле выключается.

Снятие

Автомобиль спереди поднять.

Снять нижний кожух моторного отсека.

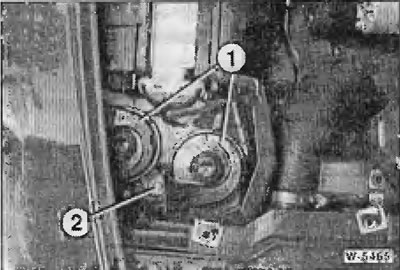

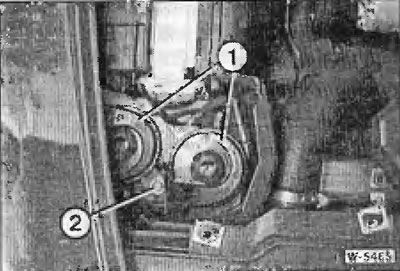

Отпустить крепление «2» обоих звуковых сигналов «1», отсоединить штекер и звуковые сигналы снять.

Проверка

Через вспомогательные провода подключить звуковой сигнал непосредственно к аккумуляторной батарее автомобиля. Для этого фиолетовый / голубой провода соединить с положительным полюсом (+), а разъем коричневого провода — с отрицательным полюсом аккумуляторной батареи. При подключении звуковой сигнал должен работать.

Внимание: Для обеспечения доступа к звуковым сигналам необходимо вытащить из бампера правую решетку подвода воздуха. Для этого решетку у правой пластины потянуть вперед.

Установка

Звуковой сигнал вставить и привернуть.

Подсоединить многоконтактный штекер.

Установить нижний кожух моторного отсека.
