Schema electrică a parametrilor de intrare ai sistemului de amestec/aprindere

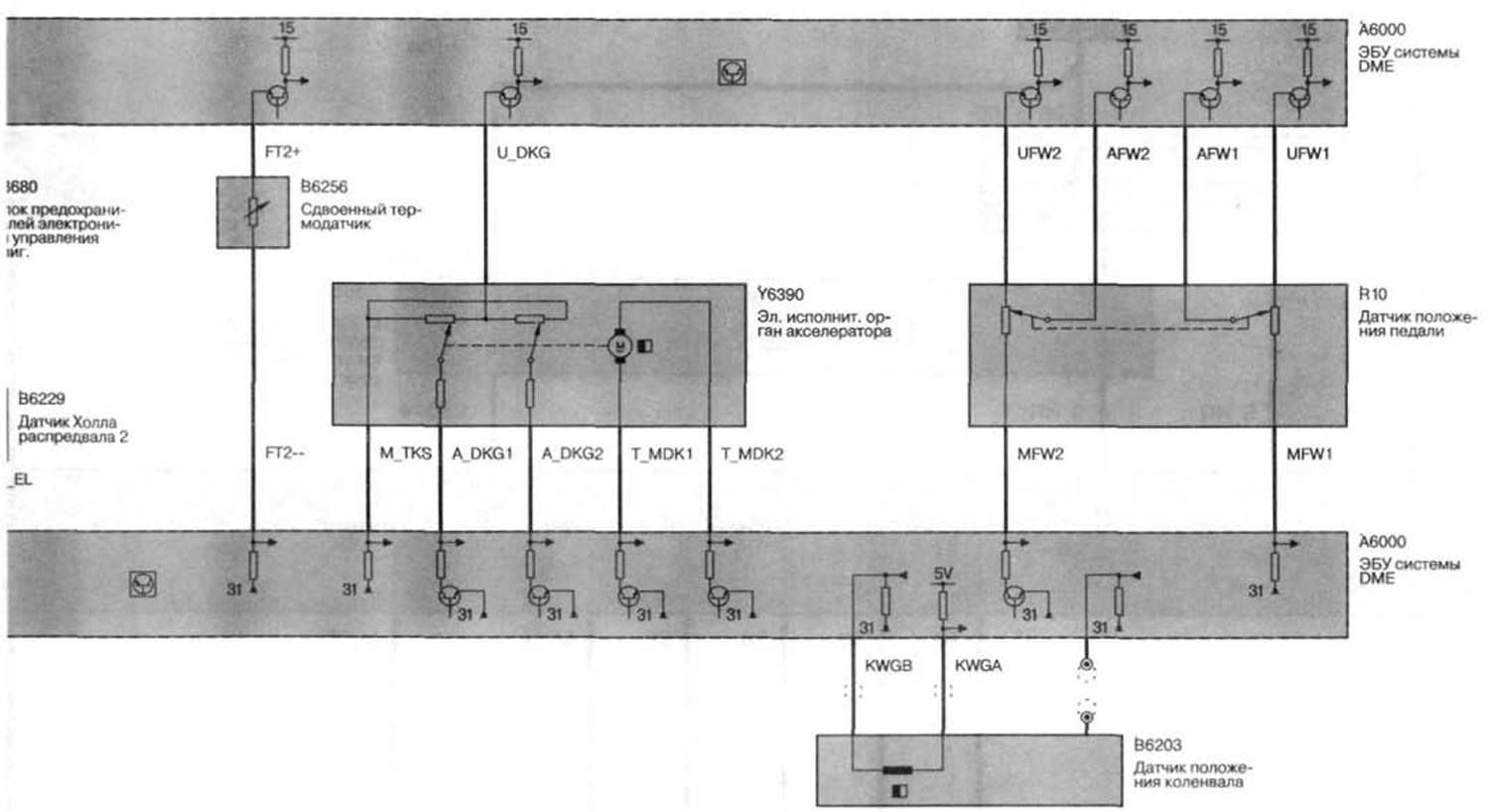

Schema electrică a parametrilor de intrare ai sistemului de amestec/aprindere (BMW X5 E53)

Parametrii de intrare ai sistemelor de amestec/aprindere

Deschide imaginea mare într-o filă nouă »

Deschide imaginea mare într-o filă nouă »

Deschide imaginea mare într-o filă nouă »

Deschide imaginea mare într-o filă nouă »

Pentru simbolurile circuitelor electrice și explicațiile circuitelor, vezi aici →

[Articolul original este disponibil pe site: www.bmwman.ru]

Acest articol este disponibil la adresa rusă, engleză, bulgară, belarusă, ucraineană, sârbă, croată, poloneză, slovacă, maghiară

Articol verificat: Zhuravleva Isolda
