Pozor! Prírubová matica je zaistená poklepaním na rovné plochy hnacieho hriadeľa hnacieho kolesa.

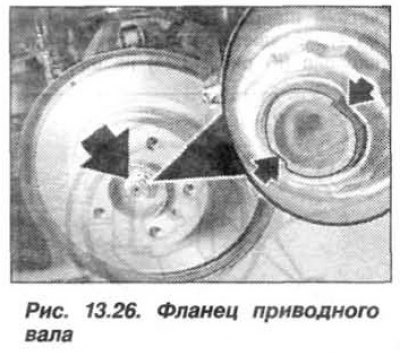

Výmena otočnej podpery sa musí vykonať v nasledujúcom poradí. Vyberte koleso, stlačte brzdu a zablokujte jeho pohon. Odistite a odskrutkujte maticu (šípka, kresba 13.26) s prírubou na upevnenie príruby hnacieho hriadeľa. Odskrutkujte skrutku (pozri kresba 11.27) upevnenia brzdových kotúčov. Uvoľnite brzdu a vyberte brzdový kotúč.
 |
 |
Demontujte snímač impulzov rýchlosti kolesa ABS/DSC. Uvoľnite maticu a vytlačte priečnu tyč riadenia z podpery riadenia pomocou sťahováka "32.3.090". Odskrutkujte upevňovacie skrutky závesu spojovacej tyče a vyberte záves z podpery otočného čapu.
Uvoľnite maticu a pomocou sťahováka "31.2.240" odpojte priečne rameno predného zavesenia od podpery čapu.

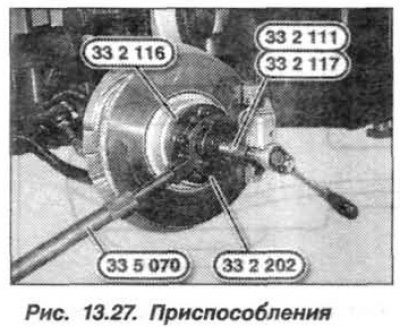

Nainštalujte prípravky "33.2.111", "33.2.116" a "33.2.117" pomocou skrutiek kolies (1, kresba 13.27). Podoprite otočnú podperu pomocou zdviháka.

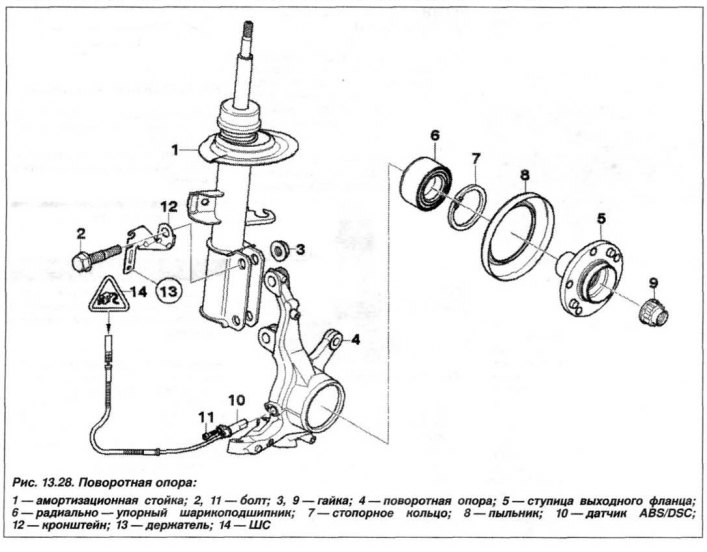

Vytlačte hnací hriadeľ kolesa z príruby a držte ho páčidlom. Odskrutkujte matice (3, kresba 13.28) a odstráňte otočnú podperu (4). Nainštalujte dočasnú konzolu.
Pozor! Pri demontáži príruby sa poškodí ložisko náboja kolesa a nie je vhodné na ďalšiu montáž.
Upevnite otočnú podperu do zveráka s hliníkovými čeľusťami, nainštalujte prípravky "33.2.116", "33.2.150" pomocou skrutiek kolesa na prírube a vytlačte prírubu pomocou nástroja "33.4.200". V prípade potreby odstráňte vnútorný poistný krúžok (7, kresba 13.28) prírubové ložisko.
Odstráňte protiprachové tesnenie (8) a ochranný kryt brzdového mechanizmu a nainštalujte ich na nový otočný držiak. Nainštalujte nové ložisko náboja kolesa (6) do otočnej podpery.
Montáž otočnej podpery by sa mala vykonať v opačnom poradí, pričom je potrebné dotiahnuť nové matice (3) a skrutky (2) upevňujúce otočnú podperu k vzpere tlmiča na krútiaci moment 250 N·m (25,0 kgf·m).
Zľahka namažte drážky hnacieho hriadeľa a vložte hriadeľ do drážkovaného krúžku príruby. Nainštalujte (naskrutkujte) zariadenie "33.2.118" do hnacieho hriadeľa.

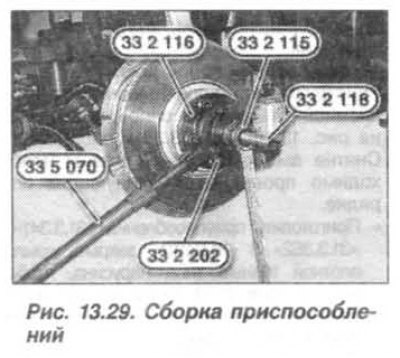

Nainštalujte prípravky "33.2.116", "33.2.150" pomocou skrutiek kolies (1, kresba 13.29) na prírubu a zatlačte hnací hriadeľ pomocou zariadenia "33.2.115", pričom ho držte páčidlom proti otáčaniu.
Pri inštalácii priečneho ramena na otočnú podperu je potrebné:
- uistite sa, že na kuželi sedadla a v otvore nie sú žiadne stopy tuku;
- vymeňte samosvornú maticu;
- utiahnite samosvornú maticu na krútiaci moment 80 N·m (8,0 kgf·m).
Zaistite spoj tyče k podpere čapu pomocou nových skrutiek na krútiaci moment 60 N·m (6,0 kgf·m).
Pri inštalácii tyče priečneho riadenia na podperu riadenia je potrebné:
- uistite sa, že na kuželi sedadla a v otvore nie sú žiadne stopy tuku;
- vymeňte samosvornú maticu;
- v prípade potreby zaistite otáčanie jednotky pomocou šesťhranného kľúča;
- utiahnite samosvornú maticu na krútiaci moment 80 N·m (8,0 kgf·m).
Pozor! Ak má koniec spojovacej tyče otvor na inštaláciu závlačky, potom nie je nainštalovaná samosvorná matica.
Vymeňte prírubovú maticu, utiahnite ju na 420 N·m (42,0 kgf·m) a zaistite ju poklepaním na rovné plochy hnacieho hriadeľa hnacieho kolesa.
Skontrolujte a v prípade potreby upravte uhly nastavenia predných kolies.
