Pozor! Práce na výmene hnacieho hriadeľa (nápravového hriadeľa) by sa mali vykonávať iba na studenom motore.

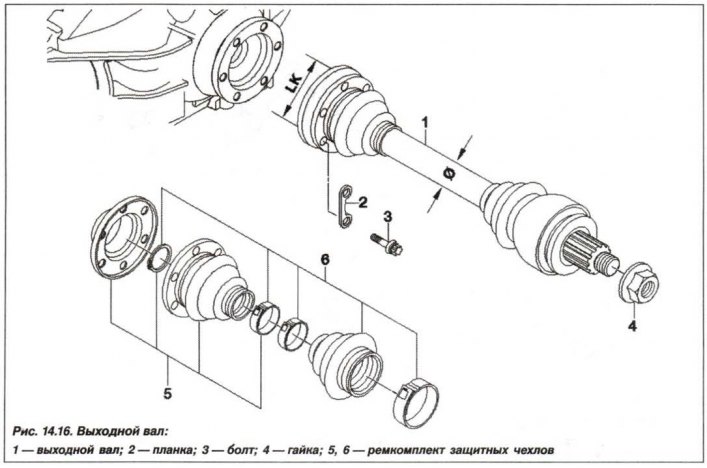

Výmena hnacieho hriadeľa (1, pozri kresba 14.16) zadné koleso a jeho ochranné kryty (5, 6) sa musia vykonať v nasledujúcom poradí.
Pripravte si vybavenie "00.2.030", "21.2.120", "26.1.110" a "33.3.130".
Na vozidle s nastaviteľnou výškou zdvihu uvoľnite tlak v systéme prívodu vzduchu.
Na vozidle s motorom M54 alebo M62 odskrutkujte upevnenie stredného a zadného tlmiča na vozidle s motorom M57 alebo N62, odstráňte výfukový systém. Uvoľnite skrutky (3) a odstráňte blokovacie platne (2).

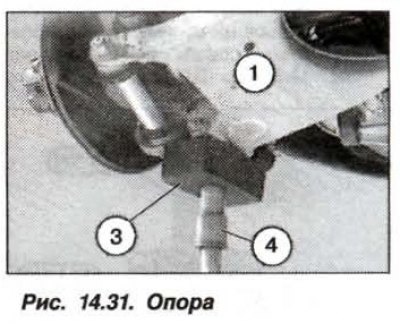

Nainštalujte zariadenie "00.2.030" (2, Obr. 14.31 hod) pomocou dreveného bloku (3) a zdvihnite podperu ložiska kolesa (1) o 20 mm.
Odstráňte skrutky (3, pozri kresba 14.6) a vyberte ich spolu s platňami (2).

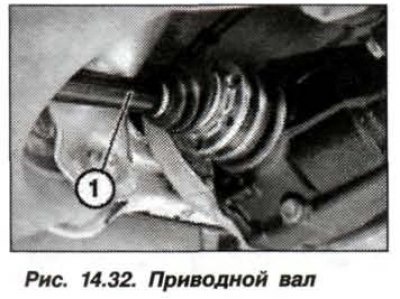

Stlačte hriadeľ nápravy (1, kresba 14.32).
Vytlačte hnací hriadeľ kolesa z podpery ložiska kolesa.
Odstráňte hnací hriadeľ (1) smerom k stredovej osi vozidla a vyčistite ho.

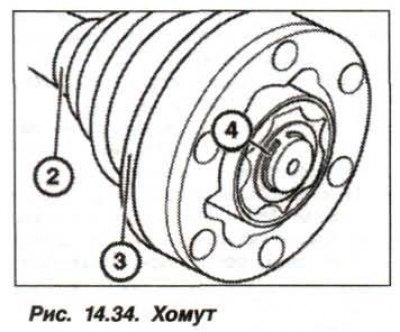

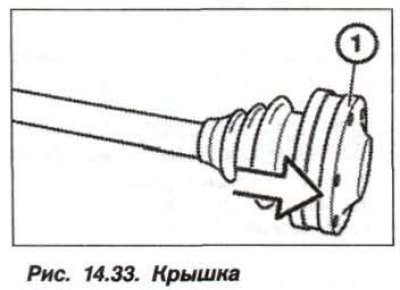

Umiestnite hnací hriadeľ do zveráka s mäkkými čeľusťami a odstráňte kryt (1, kresba 14.33) CV kĺb. Uvoľnite svorku (2, Obr. 14,34). Odstráňte konzolu (3) z ochranného krytu a poistného krúžku (4).
 |
 |

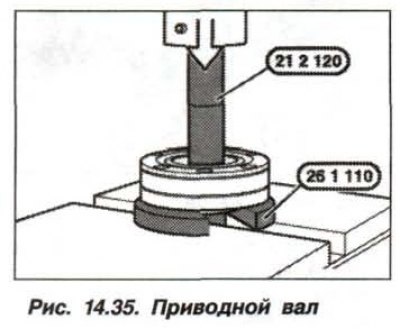

Veľkosť zariadenia "26.1.110" závisí od priemeru hnacieho hriadeľa. Vnútorný krúžok ložiska musí spočívať na objímke zariadenia. Vytlačte hnací hriadeľ (kresba 14:35) z CV kĺbu. Pre dutý hriadeľ by sa malo dodatočne použiť zariadenie "21.2.120". Nerozoberajte kĺb CV.

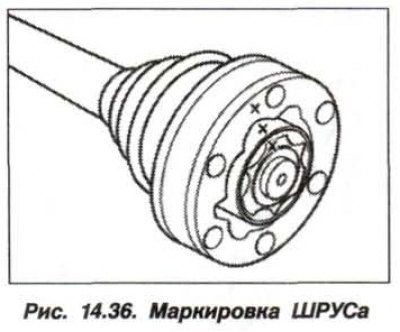

Poznámka. Ak je potrebné demontovať kĺb CV, umiestnenie klietky, separátora a jeho krytu by malo byť označené razníkom (kresba 14,36).

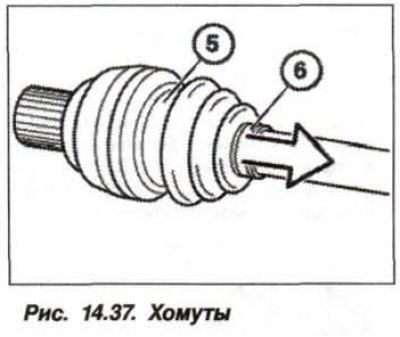

Skontrolujte, či nie je kĺb CV znečistený a poškodený. Uvoľnite svorky (5 a 6, Obr. 14,37) a posuňte kryt (šípka) pozdĺž drážkovaného hriadeľa. Dôkladne vyčistite zostavený kĺb CV a úplne odstráňte staré mazivo. Naneste nové mazivo do kĺbu CV z opravnej súpravy (80 g).
Nainštalujte nový ochranný kryt na zadnú nápravu a odstráňte lepiacu pásku.

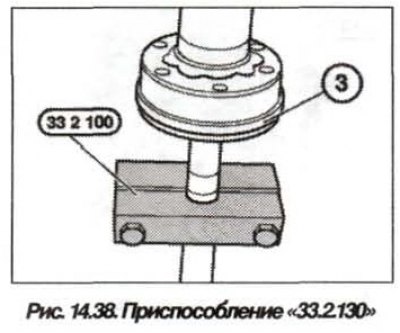

Namažte tesniacu plochu krytu tesniacim gélom a pritlačte ho na kĺb CV pomocou prítlačného krúžku. Namontujte zariadenie "33.2.100" na hriadeľ (kresba 14,38). Nainštalujte nový poistný krúžok. Pritlačte kĺb CV s krytom (3) na drážkovaný hriadeľ, kým nezapadne na miesto so zreteľným cvaknutím.
Naneste mazivo na spoj. Nasaďte ochranný kryt na veko (3). Nainštalujte nové upevňovacie svorky tak, aby spojovacia tyč veľkej svorky bola umiestnená medzi dvoma otvormi pre upevňovacie skrutky kĺbu CV.
