Устройство смазочной системы

            0

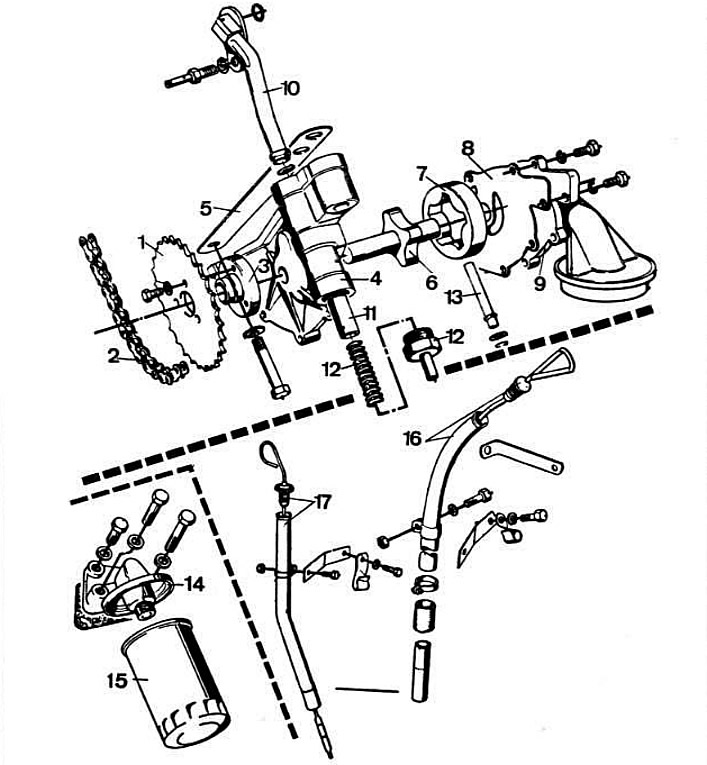

Детали смазочной системы:

1 — зубчатый шкив масляного насоса; 2 — приводная цепь масляного насоса; 3 — ступица; 4 — корпус масляного насоса; 5 — регулировочная пластина натяжения приводной цепи масляного насоса; 6 — внутренний ротор; 7 - наружный ротор; 8 — проставка; 9 — крышка с маслоприемником; 10 — нагнетательный трубопровод; 11 — патрубок редукционного клапана; 12 — редукционный клапан; 13 — направляющая трубка; 14 — кронштейн масляного фильтра; 15 — масляный фильтр; 16 — маслоизмерительный щуп с трубкой (кроме «315» и «316» с 1981 модельного года); 17 — маслоизмерительный щуп с трубкой (на «315» и «316» с 1981 модельного года).
