Детали кривошипно-шатунного механизма

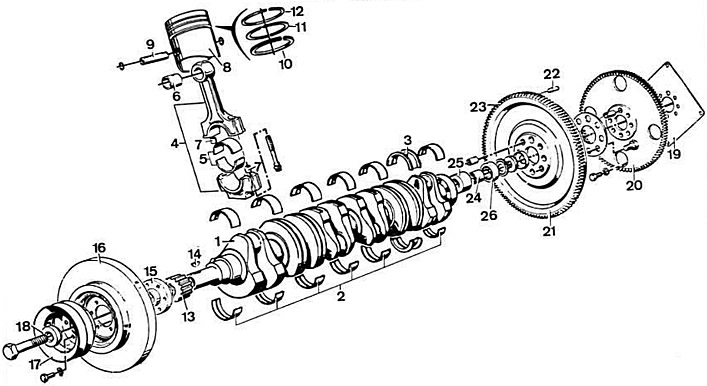

Детали кривошипно-шатунного механизма:

1 — коленчатый вал; 2 — вкладыши коренных подшипников; 3 — вкладыши с упорными буртиками; 4 — шатун; 5 — вкладыши шатунных подшипников; 6 — втулка верхней головки шатуна; 7 — установочные втулки; В — поршень; 9 — поршневой палец; 10 — маслосъемное кольцо; 11 — нижнее компрессионное кольцо; 12 — верхнее компрессионное кольцо; 13 — зубчатый шкив коленчатого вала; 14 — сегментная шпонка; 15 — ступица; 16 — демпфер крутильных колебаний; 17 — шкив; 18 — шайба с буртиком; 19 — ведущий фланец автомобилей с автоматической КПП; 20 — маховик на автомобилях с автоматической КПП; 21 — маховик; 22 — цилиндрический штифт; 23 — зубчатый обод маховика; 24 — игольчатый подшипник на автомобилях с механической КПП; 25 — втулка на автомобилях с автоматической КПП; 26 — подшипник.
